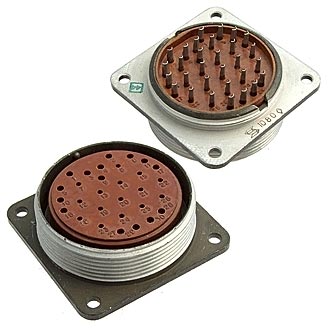

2РМТ42Б30Г2В1В — это блочная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для объемного монтажа и может работать в широком диапазоне температур от -60°C до +100°C.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 42.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 30.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Контакты диаметром 1,0 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : 100°C.

• Исполнение : Всеклиматическое.

Технические параметры :

• Максимальная токовая нагрузка на одиночный контакт:

  • Диаметр 1 мм: 4,5 А.

  • Диаметр 1,5 мм: 9 А.

• Суммарная токовая нагрузка на соединитель: 168 А.

• Максимальное рабочее напряжение: 560 В и 700 В.

• Максимальное испытательное напряжение: до 1850 В и 2300 В в нормальных условиях.

• Сопротивление контактов:

  • Диаметр 1 мм: не более 5 мОм.

  • Диаметр 1,5 мм: не более 2,5 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Усилие расчленения соединителей: не более 343,4 Н.

• Минимальная наработка: 1000 часов.

• Максимальное количество сочленений-расчленений: 500 раз.

• Гарантийный срок хранения: 15 лет.

Условия эксплуатации :

• Допустимая синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар многократного действия: пиковое ускорение 1000 м/с?.

• Механический удар одиночного действия: пиковое ускорение 5000 м/с?.

• Повышенная относительная влажность: до 98% при +25°C.

• Атмосферное пониженное давление: до 133,32·10??? Па.

Применение : Используется в различных электронных устройствах для обеспечения надежного соединения и передачи электрических сигналов в сложных условиях эксплуатации.
