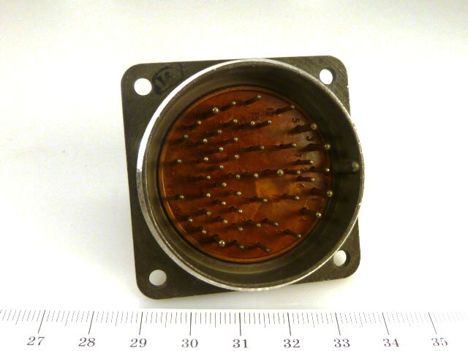

2РМТ42Б50Ш2В1

2РМТ42Б50Ш2В1 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии низкочастотных цилиндрических негерметичных соединителей.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 42.

• Вид корпуса : Блочный (Б).

• Количество контактов : 50.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : 2.

• Покрытие контактов : Серебро (В).

• Теплостойкость : 100° С (1).

Основные технические данные :

• Максимальная токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 4 А.

  • Диаметр 1,5 мм: 8 А.

• Суммарная токовая нагрузка на соединитель : 190 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение :

  • В нормальных условиях: 1850 В и 2300 В.

  • При пониженном давлении: 350 В и 450 В.

• Сопротивление контактов :

  • Диаметр 1 мм: не более 5 мОм.

  • Диаметр 1,5 мм: не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Усилие расчленения соединителей : не более 539,6 Н (55 кгс).

• Габаритные размеры : 49?49?25 мм.

• Масса : не более 45,5 г.

Условия эксплуатации

• Вибрация : допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Акустический шум : уровень звукового давления до 170 дБ в диапазоне частот от 50 Гц до 10 000 Гц.

• Механический удар :

  • Многократного действия: пиковое ускорение 1000 м/с?, длительность от 1 мс до 3 мс.

  • Одиночного действия: пиковое ускорение 5000 м/с?, длительность от 0,1 мс до 2 мс.

• Линейное ускорение : 2000 м/с?.

• Атмосферное давление : рабочее — 133,32·10??? Па, предельное — 1,2·10? Па.

Соединение :

• Сочленение соединителей — резьбовое.

• Поляризация корпусов — одношпоночная.

• Метод монтажа — обжимка.

Эти соединители могут использоваться как для внутреннего, так и для наружного монтажа в различных климатических условиях.
