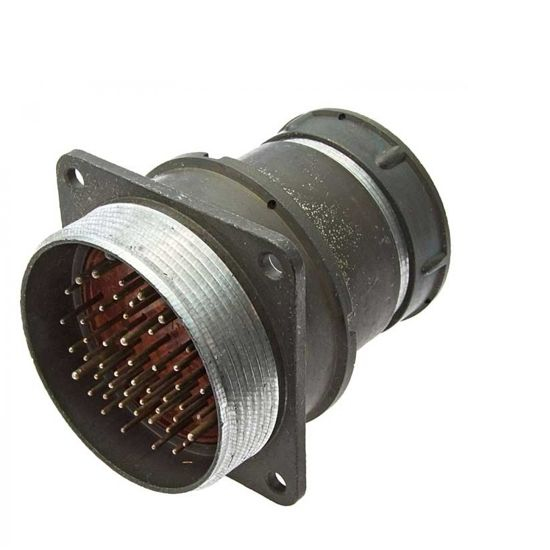

2РМТ42БПЭ50Ш2В1В — это вилка блочного типа, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для объемного монтажа и имеет прямой патрубок с экранированной гайкой, что позволяет работать с экранированными кабелями.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 42 мм.

• Вид корпуса : Блочный (Б).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного патрубка (Э).

• Количество контактов : 50.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Контакты ? 1,0 мм и ? 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : 100° С (1).

• Климатическое исполнение : Всеклиматическое (В).

Электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт :

  • ? 1 мм: 4 А.

  • ? 1,5 мм: 8 А.

• Суммарная токовая нагрузка на соединитель : 190 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение :

  • В нормальных условиях: 1850 В и 2300 В.

  • При пониженном давлении: 350 В и 450 В.

Механические и климатические характеристики

• Сопротивление контактов :

  • ? 1 мм: не более 5 мОм.

  • ? 1,5 мм: не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Усилие расчленения : не более 539,6 Н.

• Диапазон рабочих температур : от -60° С до +100° С.

• Вибрационная стойкость : от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Ударная стойкость : до 5000 м/с?.

Применение

Этот разъем используется в различных электронных устройствах, требующих надежных и прочных соединений, способных выдерживать различные климатические и механические нагрузки.
