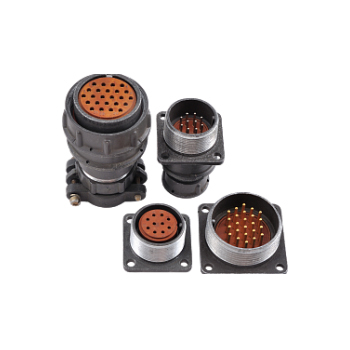

Вилка 2РМТ42БПЭ30Ш2В1В представляет собой блочную вилку с прямым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может подключаться к экранированным кабелям.

Технические характеристики

• Тип соединителя : 2РМТ

• Условный размер корпуса : 42

• Тип корпуса : Блочный (приборный)

• Тип патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля

• Количество контактов : 30

• Тип контактов : Вилка

• Сочетание контактов : Диаметром 1 мм и 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100°C

• Климатическое исполнение : Всеклиматическое.

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1 мм: 4,5 А

  • Диаметром 1,5 мм: 9 А

• Максимальная суммарная нагрузка : 168 А

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 700 В

  • Для контактов диаметром 1,5 мм: 560 В

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 2300 В

  • Для контактов диаметром 1,5 мм: 1850 В .

Механические и климатические характеристики

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм

  • Диаметром 1,5 мм: не более 2,5 мОм

• Емкость между контактами : не более 6 пФ

• Сопротивление изоляции : не менее 5000 МОм

• Рабочая температура : от -60°C до +100°C

• Синусоидальная вибрация : от 1 Гц до 5000 Гц с ускорением 490 м/с?

• Механический удар : до 5000 м/с? для одиночного действия.

Применение

Вилка 2РМТ42БПЭ30Ш2В1В используется в различных электронных устройствах, требующих надежного и прочного соединения с экранированными кабелями. Она подходит для внутреннего монтажа в условиях повышенной влажности и температуры.
