2РМТ42КПЭ30Ш2В1В

Купить 2РМТ42КПЭ30Ш2В1В характеристики, описание

Купить 2РМТ42КПЭ30Ш2В1В

Категория: Прайс-лист
2РМТ42КПЭ30Ш2В1В

2РМТ42КПЭ30Ш2В1В

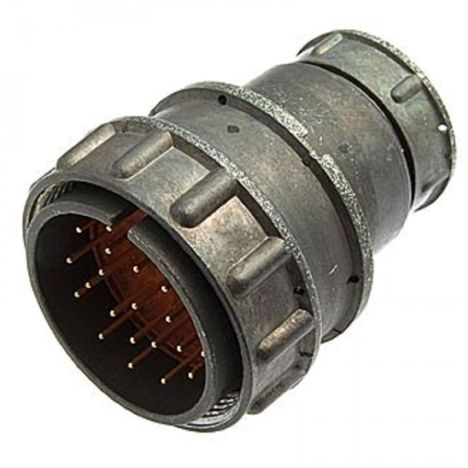

2РМТ42КПЭ30Ш2В1В — это вилка кабельная с прямым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для экранированных кабелей и имеет золоченное покрытие контактов, что обеспечивает надежную электрическую связь и защиту от коррозии.

Основные характеристики :

  • Вид сочленения :...

375 руб
Год выпуска
1980

2РМТ42КПЭ30Ш2В1В

2РМТ42КПЭ30Ш2В1В — это кабельная вилка с прямым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и рассчитана на работу с экранированным кабелем.

Технические характеристики

  • Токовая нагрузка на одиночный контакт :

    • Для контактов диаметром 1 мм: 4,5 А.

    • Для контактов диаметром 1,5 мм: 9 А.

  • Максимальная суммарная нагрузка на соединитель : 168 А.

  • Максимальное рабочее напряжение :

    • Для контактов диаметром 1 мм: 700 В.

    • Для контактов диаметром 1,5 мм: 560 В.

  • Максимальное испытательное напряжение в нормальных климатических условиях:

    • Для контактов диаметром 1 мм: 2300 В.

    • Для контактов диаметром 1,5 мм: 1850 В.

  • Сопротивление контактов :

    • Диаметром 1 мм: не более 5 мОм.

    • Диаметром 1,5 мм: не более 2,5 мОм.

  • Емкость между контактами : не более 6 пФ.

  • Сопротивление изоляции : не менее 5000 МОм.

  • Усилие расчленения соединителей : не более 343,4 Н (35 кгс).

  • Минимальная наработка : 1000 часов.

  • Число сочленений-расчленений : 500.

  • Гамма-процентный срок сохраняемости при ?=99,5%: 15 лет.

  • Сочленение вилки : резьбовое.

  • Поляризация корпусов : одношпоночная.

  • Длина патрубка : 59 мм.

  • Масса патрубка : не более 37 г.

Условия эксплуатации

  • Температура среды : от -60° С до +100° С.

  • Смена температур : от -60° С до +180° С.

  • Повышенная относительная влажность при +35° С: до 98%.

  • Атмосферное пониженное рабочее давление : 133,32·10^-12 Па (10^-12 мм рт. ст.).

  • Атмосферное повышенное рабочее давление : 506 кПа (5 кгс/см^2).

  • Допустимая синусоидальная вибрация :

    • Диапазон частот: от 1 Гц до 5000 Гц.

    • Амплитуда ускорения: 490 м/с^2.

  • Акустический шум :

    • Диапазон частот: от 50 Гц до 10 кГц.

    • Уровень звукового давления: 170 дБ.

  • Механический удар :

    • Многократного действия: пиковое ударное ускорение 1000 м/с^2, длительность от 1 мс до 5 мс.

    • Одиночного действия: пиковое ударное ускорение 5000 м/с^2, длительность от 0,1 мс до 2 мс.

  • Линейное ускорение : 2000 м/с^2.

Условное обозначение

  • 2РМТ : тип соединителя.

  • 42 : условный размер.

  • К : кабельный тип корпуса.

  • П : прямой тип патрубка.

  • Э : гайка патрубка для экранированного кабеля.

  • 30 : количество контактов.

  • Ш : вилка.

  • 2 : обозначение сочетания контактов (1 мм и 1,5 мм).

  • В : серебряное покрытие контактов.

  • 1 : теплостойкость +100° С.

  • В : всеклиматическое исполнение В2.1.

Эта вилка может использоваться в различных условиях, включая экстремальные температуры и влажность, что делает ее подходящей для широкого спектра применения в электронике и электротехнике.
