2РМТ42КУЭ50Ш2В1В

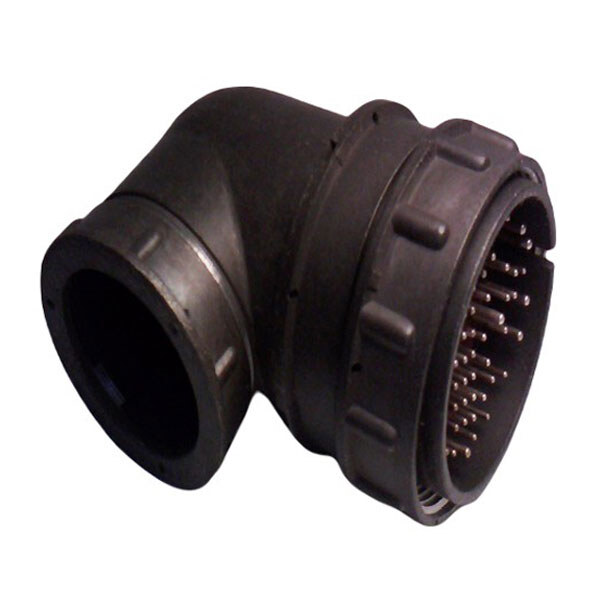

Соединитель 2РМТ42КУЭ50Ш2В1В представляет собой кабельную вилку с угловым патрубком, предназначенную для работы в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Он относится к серии 2РМТ и имеет следующие характеристики:

Основные характеристики

• Тип соединителя : 2РМТ

• Размер корпуса : 42 мм

• Вид корпуса : Кабельный (К)

• Вид патрубка : Угловой (У)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 50

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : 2 (контакты ? 1,0 мм и 1,5 мм)

• Покрытие контактов : Серебро (В)

• Теплостойкость : 100° С

Технические параметры

• Максимальная токовая нагрузка :

  • Для контактов диаметром 1 мм — до 4 А

  • Для контактов диаметром 1,5 мм — до 8 А

  • Суммарная токовая нагрузка — до 190 А

• Максимальное рабочее напряжение : 560 В или 700 В в зависимости от типономинала

• Рабочая температура : от -60° С до +100° С

• Сопротивление изоляции : не менее 1000 МОм

• Количество сочленений-расчленений : до 500

• Срок сохраняемости : минимум 15 лет

Применение

Соединители серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Они предназначены для внутреннего монтажа и имеют всеклиматическое исполнение. Вид сочленения — резьбовое, а способ монтажа — объемный или пайкой.
