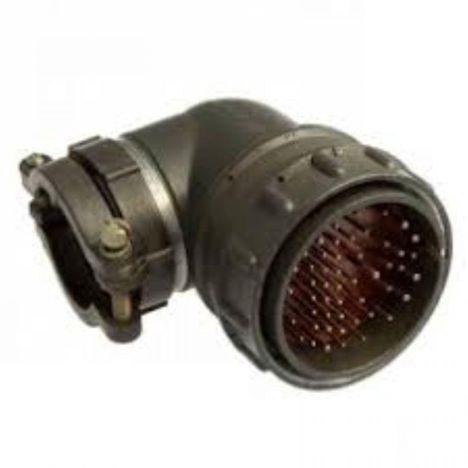

2РМТ42КУН50Ш2В1В

Соединитель 2РМТ42КУН50Ш2В1В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для объемного монтажа и состоит из двух частей: вилки и розетки.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 42.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для неэкранированного патрубка (Н).

• Количество контактов : 50.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Контакты ? 1,0 мм и 1,5 мм.

• Покрытие контактов : Серебряное (В).

• Теплостойкость : До 100° С.

• Климатическое исполнение : Всеклиматическое (В).

Электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 4 А.

  • Диаметр 1,5 мм: 8 А.

• Суммарная токовая нагрузка на соединитель : 190 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение :

  • В нормальных условиях: 1850 В и 2300 В.

  • При пониженном давлении: 350 В и 450 В.

Механические характеристики

• Сопротивление контактов :

  • Диаметр 1 мм: не более 5 мОм.

  • Диаметр 1,5 мм: не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Усилие расчленения соединителей : не более 539,6 Н (55 кгс).

Условия эксплуатации

• Температурный диапазон : от -60° С до +100° С.

• Влажность : повышенная относительная влажность до 98% при +25° С.

• Вибрация : допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Акустический шум : уровень звукового давления до 170 дБ в диапазоне частот от 50 Гц до 10 000 Гц.

• Механический удар : пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

Этот соединитель подходит для использования в различных электрических системах, где требуется надежное и прочное соединение с возможностью работы в сложных условиях.
