ОС2РМГД33Б32Ш5Е2

ОС2РМГД33Б32Ш5Е2 — это электрический цилиндрический герметичный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Он относится к серии низкочастотных соединителей 2РМГД и используется для внутреннего монтажа в климатическом исполнении УХЛ.

Технические характеристики:

• Тип соединителя : Герметичный цилиндрический.

• Условный размер корпуса : 33.

• Количество контактов : 32.

• Тип контактов : Штырь.

• Покрытие контактов : Химникель (обозначается как Е ).

• Теплостойкость : До 200°C.

• Максимальное рабочее напряжение : 560 В.

• Максимальная токовая нагрузка на контакт : 5 А.

• Сопротивление электрического контакта : Не более 10 м? для контактов ?1,5 мм.

• Сопротивление изоляции : Не менее 5000 М?.

• Интервал рабочих температур : От -60 до +200°C.

• Относительная влажность : До 98% при температуре +25°C.

• Атмосферное давление : От 1,34·10??? до 50,6·10? Па.

• Минимальная наработка : 1500 часов при температуре до +80°C.

• Ресурс : 500 циклов сочленений-расчленений.

• Климатическое исполнение : УХЛ 2.1.

Применение:

Этот соединитель используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Вилки 2РМГД сочленяются с розетками 2РМДТ , выпускаемыми по техническим условиям ГЕО.364.126ТУ.

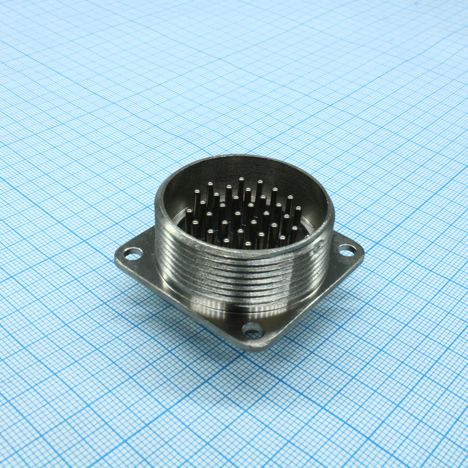

Соединитель ОС2РМГД33Б32Ш5Е2 имеет стальной корпус и стеклянную вставку (изолятор). Он не имеет кожуха и оснащен резьбовым методом сочленения и объемным методом монтажа.
