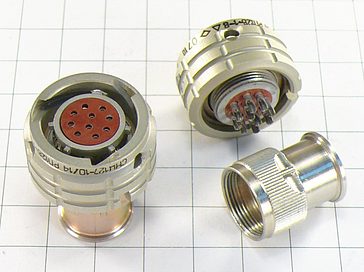

СНЦ127-10/14РП128-1-В — это кабельная розетка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : Цилиндрический, низкочастотный, субминиатюрный.

• Количество контактов : 10.

• Условный размер розетки : 14.

• Тип контакта : Гнездовой (розетка).

• Способ монтажа : Пайка.

• Тип хвостовика : Цилиндрический для объемного монтажа.

• Покрытие контактов : Серебро.

• Конструктивное исполнение : Кабельная часть с прямым кожухом.

• Вид климатического исполнения : Всеклиматическое.

Электрические характеристики

• Токовая нагрузка на одиночный контакт : 7 А.

• Суммарная токовая нагрузка на соединитель : 30 А.

• Максимальное рабочее напряжение : 250 В (амплитудное значение).

• Рабочий ток на каждый контакт : 3 А.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 15 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические характеристики

• Сочленение : Байонетное.

• Поляризация корпусов : Многошпоночная.

• Установка изоляторов : Многопозиционная.

• Габаритные размеры : Диаметр 24 мм, длина 33 мм.

• Количество сочленений-расчленений : 250.

• Минимальная наработка : 15 000 часов.

• Срок сохраняемости : 25 лет.

Условия эксплуатации

• Рабочая температура : От -60°C до +85°C.

• Атмосферное давление : До 1,3·10^-4 Па.

• Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, ускорение 200 м/с?.

• Акустический шум : Уровень звукового давления до 160 дБ.

• Механический удар : Пиковое ускорение до 1500 м/с? для многократного действия и до 10 000 м/с? для одиночного действия.
