СНЦ127-10/14ВП117-1-В

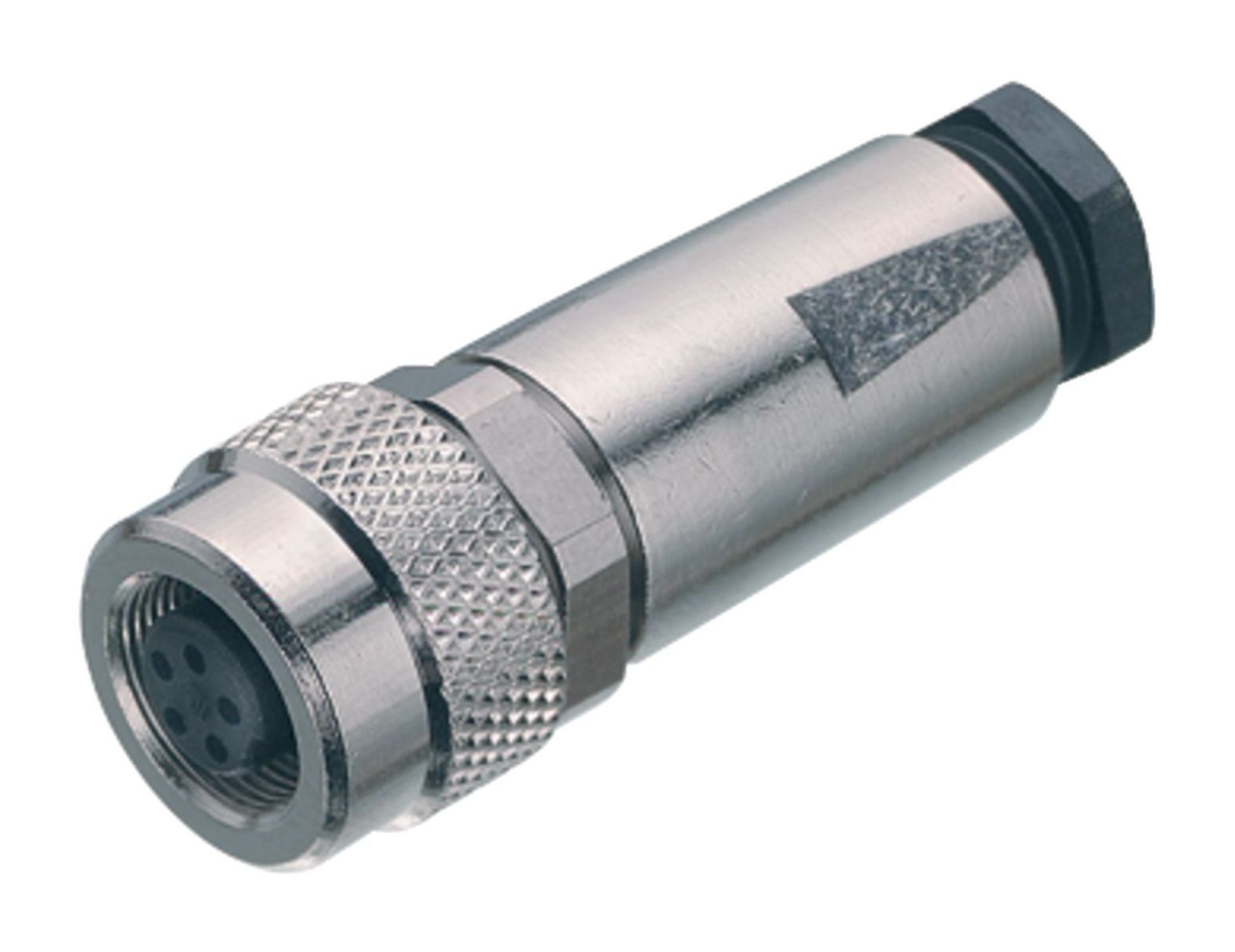

Соединители СНЦ127-10/14ВП117-1-В представляют собой цилиндрические низкочастотные субминиатюрные разъемы, предназначенные для внутреннего монтажа в электрических цепях. Они могут работать с постоянным, переменным (частотой до 3 МГц) и импульсным токами. Эти разъемы состоят из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет использовать их для объемного и печатного монтажа.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, экранированный.

• Климатическое исполнение: Всеклиматическое.

• Условный размер корпуса: 14 мм.

• Количество контактов: 10.

• Сочленение: Байонетное.

• Поляризация корпуса: Многошпоночная поляризация и многопозиционная установка изоляторов.

• Покрытие контактов: Серебро или золото.

• Способ монтажа: Объемный, пайкой.

• Тип контакта: Штыревой (вилка).

• Способ монтажа проводов: Пайка.

• Максимальное рабочее напряжение: До 250 В (амплитудное значение).

• Рабочий ток на контакт: 1,5-3,7 А.

Эти соединители обеспечивают защиту от электромагнитных помех и имеют нормированную эффективность экранирования. Они предназначены для использования в различных видах электро- и радиоаппаратуры специального и общего назначения. Соединители взаимосочленяемы с другими типами разъемов, такими как ОНЦ-БС-1(2), но без эффективности экранирования.
