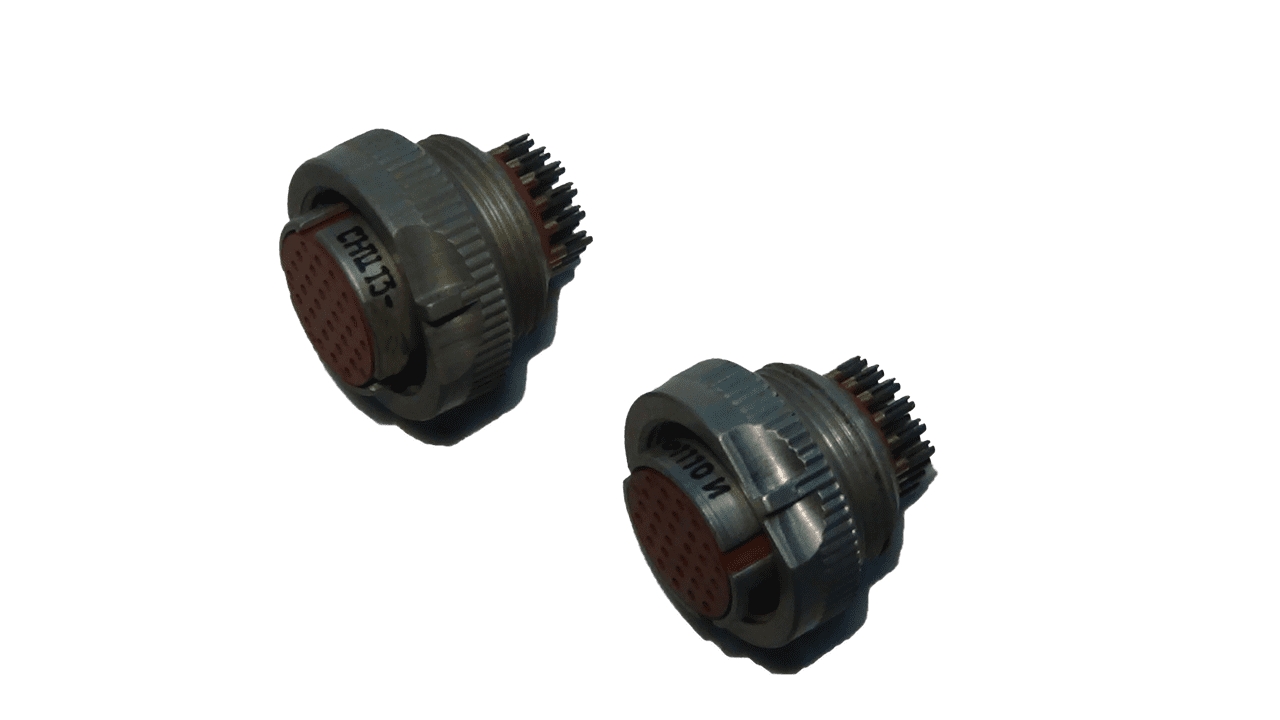

СНЦ13-19-В

СНЦ13-19-В относится к серии цилиндрических резьбовых миниатюрных соединителей, предназначенных для внутреннего монтажа в электрических цепях. Эти соединители могут работать с постоянным, переменным (частотой до 3 МГц) и импульсным токами. Они широко используются в различных видах электро- и радиоаппаратуры, включая авиационную электронику и космические аппараты.

Основные характеристики соединителей СНЦ13:

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный, высокогерметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 10, 12, 14, 18, 22, 27.

• Состав соединителя : Вилка — герметичная, розетка — негерметичная.

• Вид корпуса : Блочный (приборный), кабельный.

• Вид сочленения : Резьбовой.

• Поляризация корпуса : Трехшпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Гнезд — золото, штырей — никель.

• Способ монтажа : Пайкой.

Технические параметры:

• Общее количество контактов : 10, 19, 30, 50, 76, 102.

• Сопротивление контактов : Не более 45 мОм.

• Максимальная токовая нагрузка на одиночный контакт : 2 А.

• Максимальная токовая нагрузка на соединитель : От 10 до 80 А.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Рабочая температура окружающей среды : От -60 до +85 °C.

• Минимальная наработка : 2000 часов.

• Количество сочленений-расчленений : 250 раз.

• Срок сохраняемости : До 15 лет.

Расшифровка обозначения СНЦ13-19-В:

• СНЦ13 : Тип соединителя.

• 19 : Количество контактов.

• В : Часть соединителя (вилка).

Эти соединители обеспечивают надежное и устойчивое соединение в различных условиях, что делает их подходящими для использования в критически важных системах.
