СНЦ13-19-В (СНЦ13-19/12Р-11-В)

Соединитель СНЦ13-19-В (СНЦ13-19/12Р-11-В) относится к серии цилиндрических, низкочастотных, миниатюрных и высокогерметичных соединителей. Эти соединители предназначены для использования в электрических цепях постоянного, переменного тока с частотой до 3 МГц и импульсного тока. Они широко применяются в различных видах электро- и радиоаппаратуры, включая авиационную электронику и космические аппараты.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный, высокогерметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 12.

• Количество контактов : 19.

• Сопротивление контактов : Не более 45 мОм.

• Максимальная токовая нагрузка на одиночный контакт : 2 А.

• Максимальная токовая нагрузка на соединитель : От 10 до 80 А.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +85 °C.

• Минимальная наработка : 2000 часов.

• Количество сочленений-расчленений : 250 раз.

• Срок сохраняемости : До 15 лет.

Конструкция и применение:

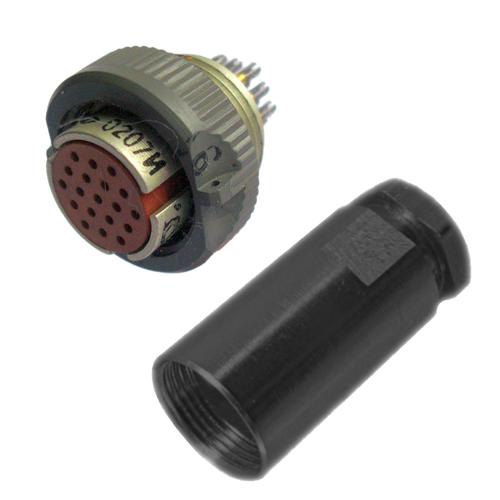

Соединители СНЦ13 состоят из герметичной приборной вилки и негерметичной кабельной розетки или герметичного перехода и двух кабельных розеток. Крепление приборных вилок осуществляется сваркой. Имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что исключает несанкционированное сочленение с другими разъёмами. Покрытие контактов: штырей — никель, гнезд — золото. Сочленение резьбовое.

Эти соединители используются для внутреннего монтажа и подходят для работы в экстремальных условиях, что делает их пригодными для применения в различных отраслях промышленности.
