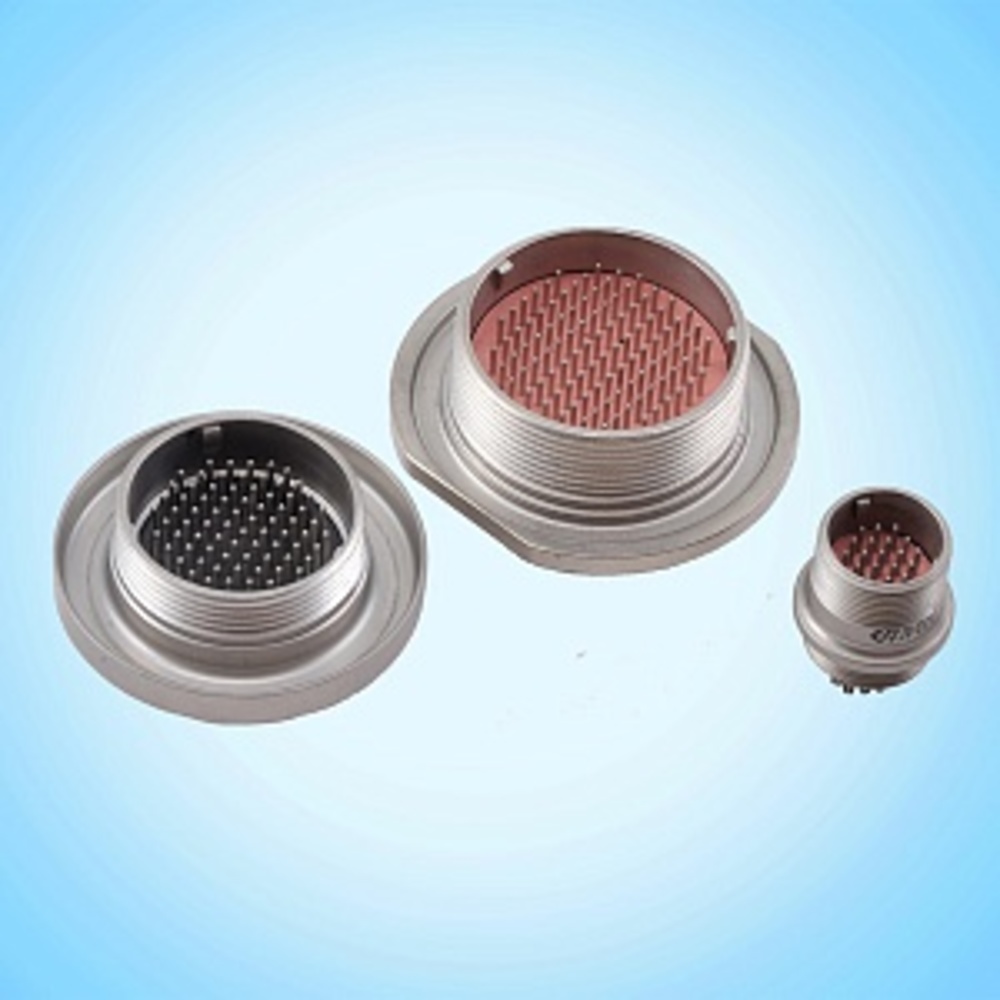

СНЦ13-30/14Р-6-ГЭ

Соединитель СНЦ13-30/14Р-6-г-В (возможно, в названии допущена ошибка, и правильное название — СНЦ13-30/14Р-6-г-В ) является частью серии цилиндрических резьбовых миниатюрных соединителей, предназначенных для внутреннего монтажа в электрических цепях. Эти соединители могут работать с постоянным, переменным током частотой до 3 МГц и импульсным током.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, миниатюрный.

• Количество контактов: 30.

• Условный размер корпуса: 14.

• Вид корпуса: Розетка (Р).

• Конструктивное исполнение: Розетка кабельная неэкранированная с прямым кожухом (6).

• Поляризация: Трехшпоночная поляризация корпусов и многопозиционная установка изоляторов.

• Покрытие контактов: Штырей — никель, гнезд — золото.

• Крепление приборных вилок: Сваркой.

• Климатическое исполнение: Всеклиматическое.

Применение:

Соединители СНЦ13 широко используются в различных электро-, радио- и контрольно-измерительных приборах для соединения и разъединения электрических цепей. Они обеспечивают надежное и безопасное подключение проводов, кабелей, узлов и блоков в различных видах электроаппаратуры.

Технические параметры:

• Максимальный токовая нагрузка на соединитель: 10...80 А.

• Максимальное рабочее напряжение: 140 В.

• Сопротивление изоляции: Не менее 5000 МОм.

• Синусоидальная вибрация: Диапазон частот 1...5000 Гц.

• Рабочая температура: От -60 до +85 °C.
