СНЦ13-30А-Э (СНЦ13-30/14Р-6-А-Э)

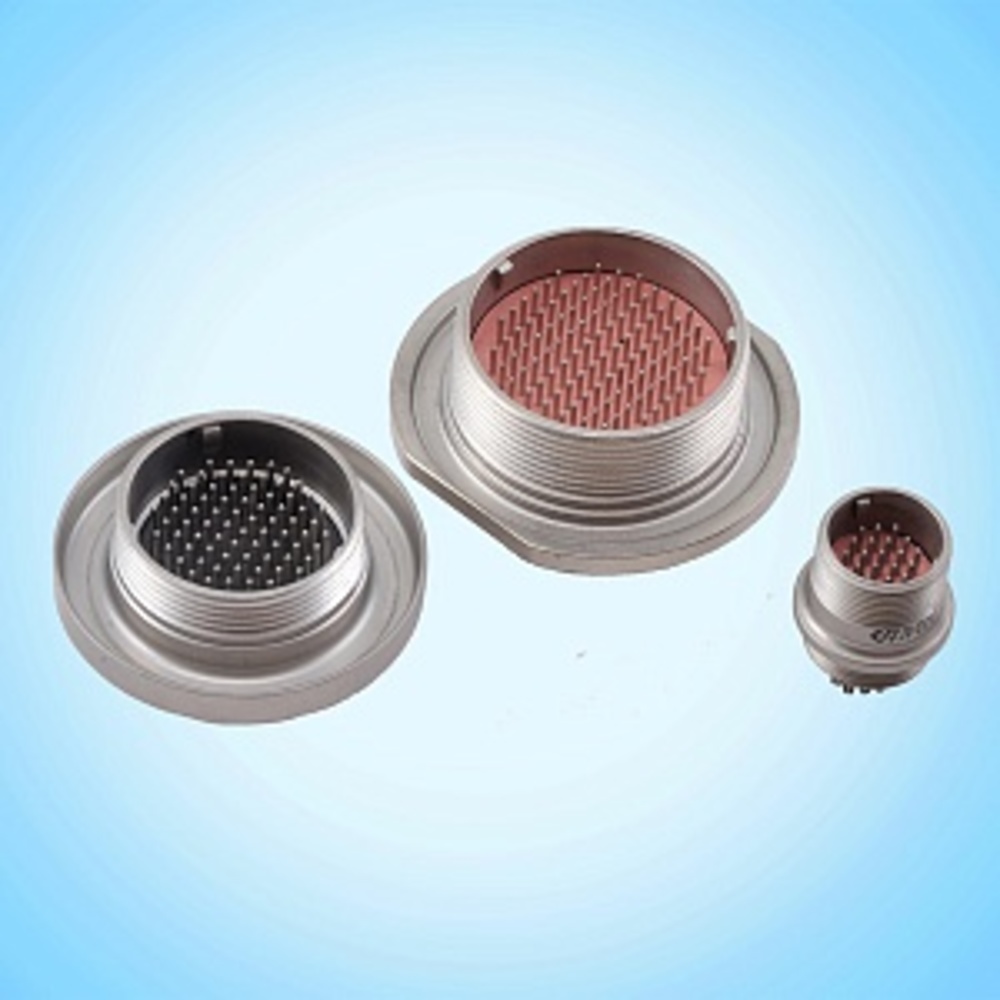

Соединитель СНЦ13-30А-Э (СНЦ13-30/14Р-6-А-Э) является частью серии цилиндрических низкочастотных соединителей, предназначенных для использования в электрических цепях постоянного, переменного и импульсного тока. Эти соединители имеют 30 контактов и используются для внутреннего монтажа в различных видах электро- и радиоаппаратуры.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, миниатюрный.

• Климатическое исполнение: Всеклиматическое.

• Условный размер корпуса: 14.

• Состав соединителя: Вилка — герметичная, розетка — негерметичная.

• Вид корпуса: Блочный (приборный), кабельный.

• Исполнение монтажной части: Приборная вилка, кабельная розетка.

• Вид сочленения: Резьбовой.

• Поляризация корпуса: Трехшпоночная поляризация корпуса и многопозиционная установка изолятора.

• Покрытие контактов: Штыри — никель, гнезда — золото.

• Способ монтажа: Пайкой.

• Максимальная токовая нагрузка на одиночный контакт: 2 А.

• Максимальное рабочее напряжение: 140 В.

• Сопротивление изоляции: Не менее 5000 МОм.

• Рабочая температура окружающей среды: От -60 до +85 °С.

Применение:

Эти соединители используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они подходят для эксплуатации в широком диапазоне температур и климатических условий, что делает их универсальными для применения в различных отраслях промышленности.

Технические условия:

Соединители соответствуют техническим условиям ГЕ0.364.245 ТУ и НКЦС.434410.106 ТУ, что гарантирует их качество и надежность в эксплуатации.
