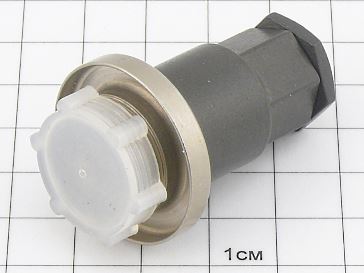

СНЦ13-50А-В (СНЦ13-50/18В-1-А-В)

СНЦ13-50А-В, также известный как СНЦ13-50/18В-1-А-В, представляет собой цилиндрический миниатюрный соединитель серии СНЦ13. Он предназначен для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Основные характеристики и особенности этого соединителя следующие:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный.

• Количество контактов : 50.

• Условный размер корпуса : 18.

• Вид корпуса : Вилка (В).

• Конструктивное исполнение : Вилка приборная или переход приборный без кожуха (исполнение 1).

• Многопозиционная поляризация : а (может быть а, б, в, г, д, е).

• Климатическое исполнение : Всеклиматическое (В).

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт : До 2 А.

• Максимальная токовая нагрузка на соединитель : От 10 до 80 А.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление контактов : Не более 45 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +85 °С.

• Количество сочленений-расчленений : 250.

• Срок сохраняемости : 15 лет.

Применение и особенности

• Сочленение : Резьбовое.

• Поляризация корпуса : Трехшпоночная и многопозиционная установка изолятора.

• Покрытие контактов : Штырей — никель, гнезд — золото.

• Крепление приборных вилок : Сваркой.

• Применение : Для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.
