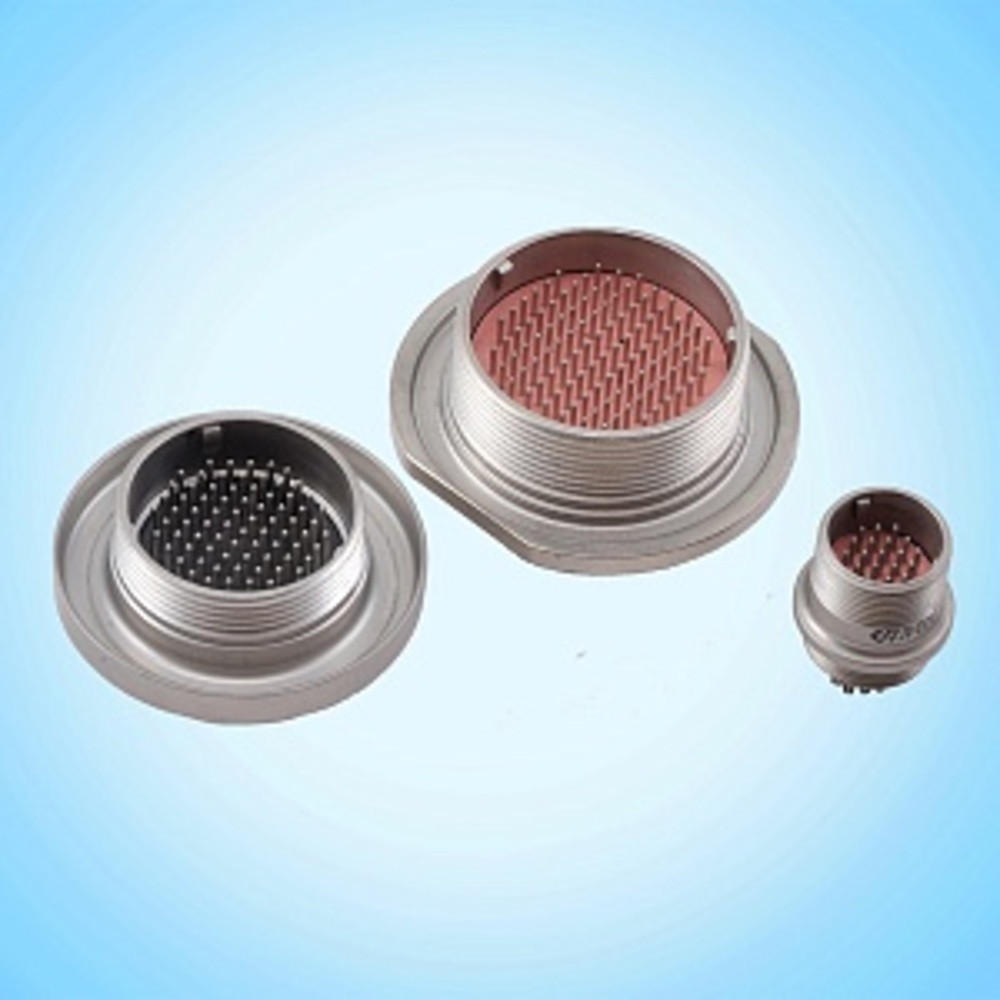

СНЦ14-10-В (СНЦ14-10/10В-1-В)

Соединители СНЦ14-10-В (или СНЦ14-10/10В-1-В ) представляют собой цилиндрические, низкочастотные, миниатюрные разъемы, предназначенные для внутреннего монтажа с резьбовым сочленением. Они используются в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Эти соединители широко применяются в радиоэлектронной аппаратуре специального и общего назначения, включая различные электро- и контрольно-измерительные приборы.

Технические характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 10.

• Количество контактов : 10.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Покрытие контактов : Штырей — никель, гнезд — золото.

• Сочленение : Резьбовое.

• Поляризация корпусов : Трехшпоночная и многопозиционная установка изоляторов.

• Крепление : Гайкой.

• Рабочая температура : От -60 до +85 °С.

Применение и особенности:

• Соединители состоят из герметичной приборной вилки СНЦ14 и негерметичной кабельной розетки СНЦ13 или герметичного перехода СНЦ13 и двух кабельных розеток СНЦ13.

• Вилки СНЦ14 изготавливаются без кожухов или с прямым кожухом.

• Соединители имеют гарантийный срок хранения не менее 15 лет и гарантийную наработку 2000 часов во всех режимах и 130000 часов в облегченном режиме.

Эти соединители обеспечивают надежное и безопасное соединение электрических цепей в различных условиях эксплуатации.
