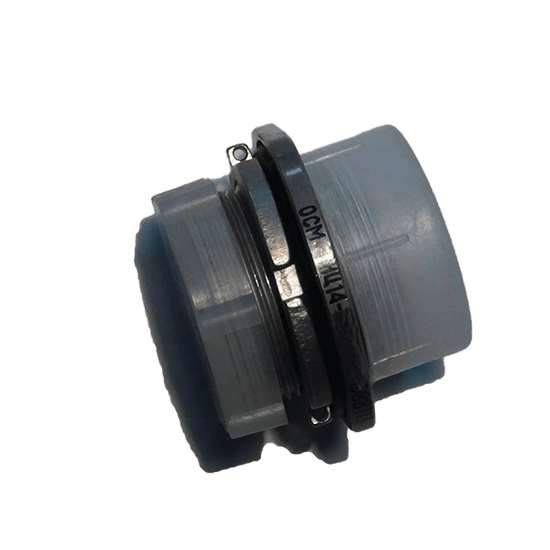

СНЦ14-76/22В-1-А-В

СНЦ14-76/22В-1-а-В — это цилиндрический резьбовой миниатюрный соединитель, предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он широко применяется в радиоэлектронной аппаратуре специального и общего назначения, а также в различных электро-, радио- и контрольно-измерительных приборах.

Характеристики

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный, высокогерметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 22.

• Количество контактов : 76.

• Часть соединителя : Вилка (В).

• Конструктивное исполнение : Вилка приборная или переход приборный без кожуха.

• Поляризация : Многопозиционная поляризация (а, б, в, r, д, е).

• Покрытие контактов : Штырей — никель, гнезд — золото.

• Способ монтажа : Пайкой.

• Максимальный ток на одиночный контакт : 2 А.

• Максимальный ток на соединитель : 10 А.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +85 °С.

• Минимальная наработка : 2000 часов.

• Количество сочленений-расчленений : 250.

• Срок сохраняемости : 15 лет.

Применение

Эти соединители используются для соединения и разъединения электрических цепей в различных устройствах и системах, требующих надежного и герметичного подключения. Они обеспечивают высокую степень защиты от внешних воздействий и стабильную работу в широком диапазоне температур и влажности.
