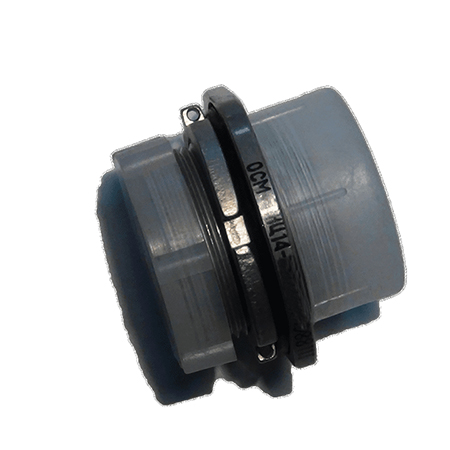

СНЦ14-76/22В-1-Е-В

СНЦ14-76/22В-1-Е-В представляет собой цилиндрический, низкочастотный, миниатюрный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц), а также для импульсных токов. Основные характеристики этого соединителя включают:

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный.

• Количество контактов : 76.

• Условный размер корпуса : 22.

• Часть соединителя : Вилка (В).

• Конструктивное исполнение : Вилка приборная или переход приборный без кожуха (1).

• Многопозиционная поляризация : Е.

• Климатическое исполнение : Всеклиматическое (В).

Технические параметры :

• Рабочая температура : от -60 до +85 °C.

• Максимальная токовая нагрузка на одиночный контакт : 2 А.

• Суммарная токовая нагрузка на соединитель : до 55 А.

• Сопротивление контактов : не более 45 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Покрытие контактов : штырей - никель, гнезд - золото.

Эти соединители используются для внутреннего монтажа и обеспечивают надежное и герметичное соединение, что делает их пригодными для различных электро-, радио- и контрольно-измерительных приборов.
