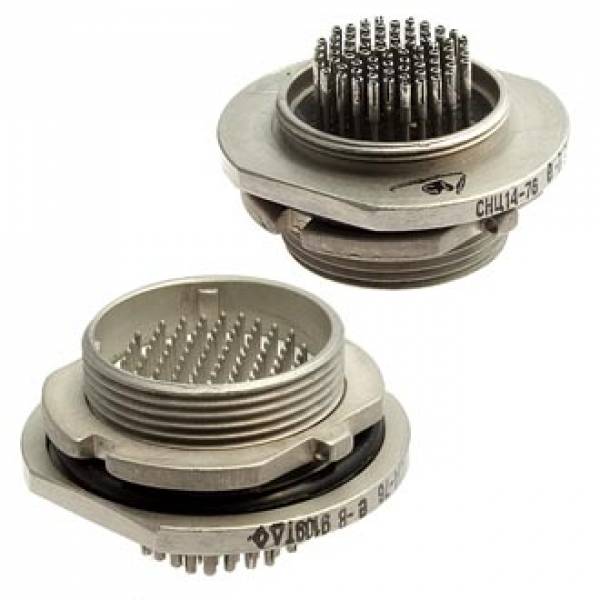

СНЦ14-76-А-В

Соединители СНЦ14-76/22В-1-а-В представляют собой цилиндрические резьбовые миниатюрные устройства, предназначенные для внутреннего монтажа в радиоэлектронной аппаратуре. Они могут работать с электрическими цепями постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный, высокогерметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 22.

• Количество контактов : 76.

• Часть соединителя : Вилка (В).

• Конструктивное исполнение : Вилка приборная или переход приборный без кожуха.

• Многопозиционная поляризация : а, б, в, r, д, е.

• Сочленение : Резьбовое.

• Крепление : Гайкой.

• Покрытие контактов : Штырей — никель, гнезд — золото.

Применение:

Эти соединители используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Они состоят из герметичной приборной вилки СНЦ14 и негерметичной кабельной розетки СНЦ13 или герметичного перехода СНЦ13 и двух кабельных розеток СНЦ13.

Технические параметры:

• Максимальное рабочее напряжение : 140 В.

• Сопротивление изоляции : Не менее 5000 МОм.

• Максимальная токовая нагрузка на одиночный контакт : 2 А.

• Максимальная токовая нагрузка на соединитель : До 80 А.

• Рабочая температура : От -60 до +85 °С.

• Гарантийная наработка : 2000 часов во всех режимах и 130000 часов в облегчённом режиме.
