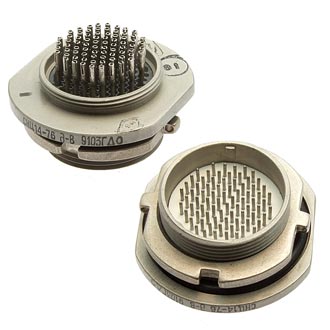

СНЦ14-76-Д-В

СНЦ14-76/22В-1-Д-В представляет собой высокогерметичный цилиндрический разъем, предназначенный для использования в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц), а также для импульсных токов. Он используется в различных устройствах и системах, требующих надежного соединения.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный.

• Количество контактов : 76.

• Условный размер корпуса : 22.

• Рабочая температура : от -60 до +85 °C.

• Максимальная токовая нагрузка на одиночный контакт : 2 А.

• Суммарная токовая нагрузка на соединитель : до 55 А (в зависимости от модели).

• Сопротивление контактов : не более 45 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция и монтаж

Соединитель состоит из герметичной приборной вилки и может быть использован с различными типами кабельных розеток. Крепление осуществляется гайкой, что обеспечивает надежное соединение. Вилки могут быть выполнены без кожуха или с прямым неэкранированным кожухом. Поляризация корпуса трехшпоночная, что предотвращает случайное неправильное соединение.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении и имеют гарантийный срок хранения не менее 15 лет. Гарантийная наработка составляет 2000 часов во всех режимах и до 130000 часов в облегчённом режиме.
