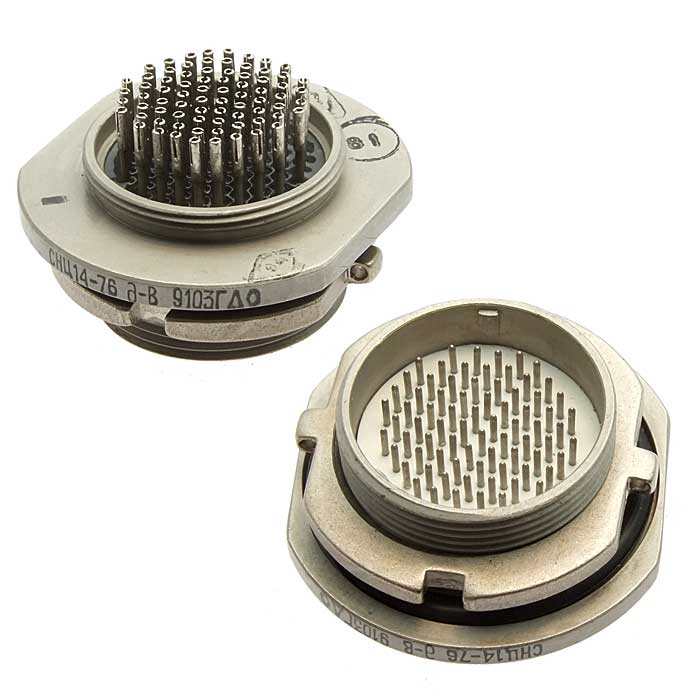

СНЦ14-76Д-В (76/22-В1-Д-В) представляет собой высокогерметичный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц), а также для импульсных токов. Он используется в различных устройствах и системах, требующих надежного соединения.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный.

• Количество контактов : 76.

• Условный размер корпуса : 22.

• Рабочая температура : от -60 до +85 °C.

• Максимальная токовая нагрузка на одиночный контакт : 2 А.

• Сопротивление контактов : не более 45 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция и монтаж

Соединитель состоит из герметичной приборной вилки и может быть использован с различными типами кабельных розеток. Крепление осуществляется гайкой, что обеспечивает надежное соединение. Вилки могут быть выполнены без кожуха или с прямым неэкранированным кожухом. Поляризация корпуса трехшпоночная, что предотвращает случайное неправильное соединение.

Исполнение и поляризация

• Конструктивное исполнение : 1 — вилка приборная или переход приборный без кожуха.

• Поляризация : Многопозиционная, обозначается буквой "Д".

• Климатическое исполнение : Всеклиматическое.

Применение

Соединители СНЦ14-76Д-В используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Они подходят для внутреннего монтажа и соответствуют техническим условиям, обеспечивающим высокую надежность и долговечность.
