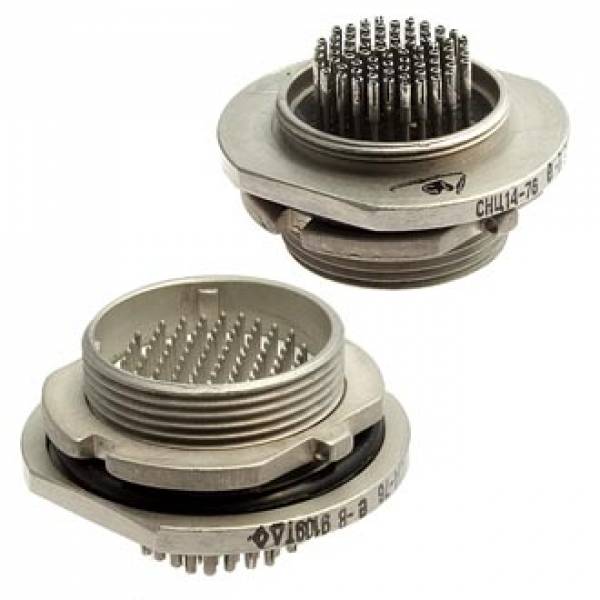

СНЦ14-76Е-В (76/22-В1-Е-В)

СНЦ14-76Е-В (76/22-В1-Е-В) — это тип цилиндрического резьбового разъема, предназначенного для внутреннего монтажа в радиоэлектронной аппаратуре. Основные характеристики этого разъема:

• Тип соединителя : СНЦ14.

• Количество контактов : 76.

• Условный размер корпуса : 22.

• Часть соединителя : В — вилка.

• Конструктивное исполнение : 1 — вилка приборная или переход приборный без кожуха.

• Поляризация изолятора в корпусе : Многопозиционная, обозначается буквой "Е".

• Исполнение : Всеклиматическое, что позволяет использовать разъем в различных климатических условиях.

Эти разъемы имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что исключает несанкционированное соединение с другими разъемами одинакового диаметра. Крепление приборных вилок осуществляется гайкой. Покрытие контактов — никель. Разъемы предназначены для работы с постоянным, переменным (до 3 МГц) и импульсным токами.

Технические параметры :

• Максимальное рабочее напряжение: 140 В.

• Сопротивление контактов: не более 45 мОм.

• Максимальная токовая нагрузка на одиночный контакт: 2 А.

• Максимальная токовая нагрузка на весь разъем: варьируется, но обычно до 80 А для некоторых моделей СНЦ14.

Разъемы СНЦ14-76Е-В подходят для использования в радиоэлектронной аппаратуре специального и общего назначения. Они обеспечивают надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.
