СНЦ14-76Г-В (СНЦ14-76/22В-1-Г-В)

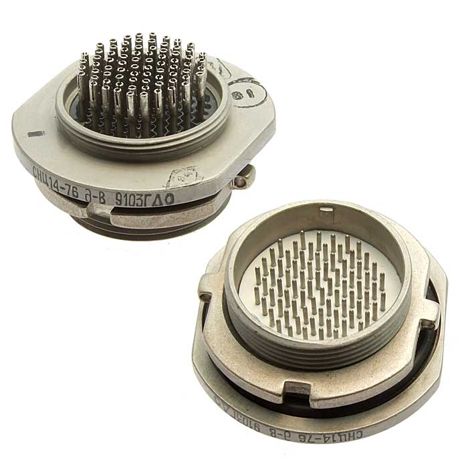

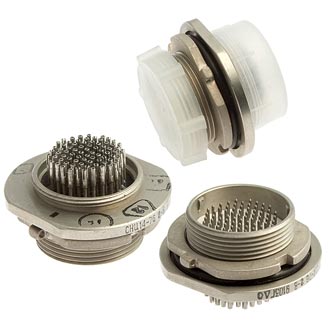

СНЦ14-76Г-В (СНЦ14-76/22В-1-Г-В) — это тип цилиндрического резьбового миниатюрного разъема, предназначенного для внутреннего монтажа в радиоэлектронной аппаратуре. Основные характеристики этого разъема следующие:

• Тип : СНЦ14.

• Количество контактов : 76.

• Условный размер корпуса : 22.

• Часть соединителя : В — вилка.

• Конструктивное исполнение : 1 — вилка приборная или переход приборный без кожуха.

• Поляризация изолятора в корпусе : Многопозиционная, обозначается буквой Г.

• Исполнение : Всеклиматическое, что означает возможность использования в различных климатических условиях.

Эти разъёмы имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что исключает несанкционированное соединение разъёмов одинакового диаметра. Крепление приборных вилок осуществляется гайкой. Покрытие контактов — никель для штырей и золото для гнезд.

Разъёмы СНЦ14 могут использоваться в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Они подходят для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Гарантийный срок хранения этих разъёмов составляет не менее 15 лет со дня изготовления, а гарантийная наработка — 2000 часов во всех режимах и до 130000 часов в облегчённом режиме.
