СНЦ144-100/23ВO11-NWK

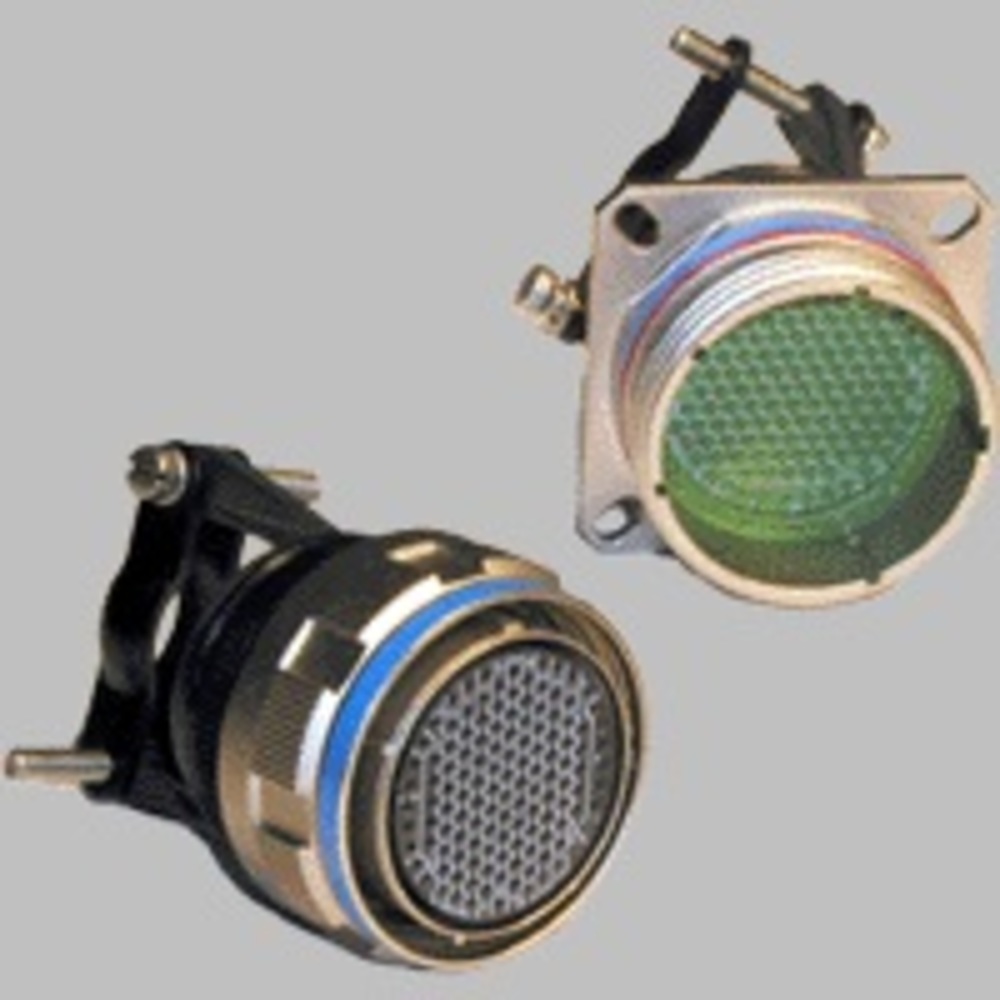

СНЦ144-100/23ВО11-NWK — это тип электрического соединителя, который относится к серии СНЦ144. Эти соединители являются низкочастотными, цилиндрическими и малогабаритными, предназначенными для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

• Тип соединителя : Низкочастотный цилиндрический.

• Количество контактов : 100.

• Условный размер корпуса : 23.

• Часть соединителя : Вилка (В).

• Способ монтажа : Обжимка (О).

• Покрытие контактов : Золото.

• Диаметры контактов : Под обжимку ? 0,76 мм, ? 1,02 мм, ? 1,59 мм, ? 2,39 мм.

• Сопротивление контактов : В зависимости от диаметра контакта (например, 8 мОм для ? 0,76 мм, 5 мОм для ? 1,02 мм, 2,5 мОм для ? 1,59 мм, 1,5 мОм для ? 2,39 мм).

• Максимальный ток на одиночный контакт : Зависит от диаметра контакта (например, 5 А для ? 0,76 мм, 7,5 А для ? 1,02 мм, 13 А для ? 1,59 мм, 23 А для ? 2,39 мм).

• Максимальное рабочее напряжение : До 700 В.

• Сопротивление изоляции : Не менее 5000 мОм.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 2000 Гц, ускорение до 400 м/с? (40 g).

• Механический удар : Одиночного действия до 5000 м/с? (500 g), многократного действия до 1500 м/с? (150 g).

• Рабочая температура : От -65°C до +175°C.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : Не менее 20 лет.

Эти соединители используются для соединения и разъединения электрических цепей в различных радиоэлектронных устройствах и могут быть взаимозаменяемы с аналогичными соединителями других серий.
