СНЦ146-31/18-В1О11 AU

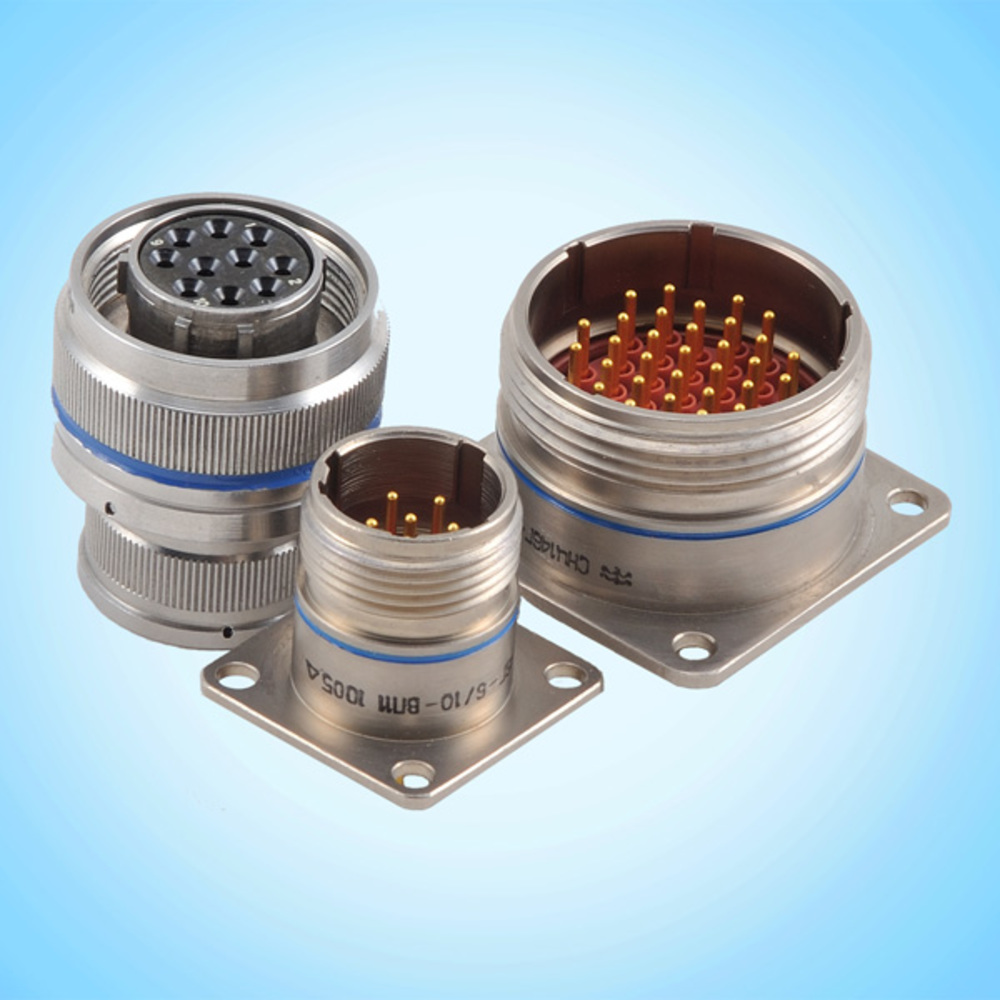

Соединитель СНЦ146-31/18-В1О11 AU относится к серии цилиндрических низкочастотных соединителей СНЦ146, которые используются для обеспечения надежного электрического соединения в различных условиях эксплуатации. Эти соединители имеют ряд технических характеристик, которые делают их подходящими для применения в различных отраслях промышленности.

Технические характеристики

• Диаметр контактов : 1,02 мм, 1,59 мм и 2,39 мм.

• Сопротивление контактов : Для СНЦ146 и СНЦ146Э — не более 4 мОм для контактов диаметром 1,02 мм, 2,5 мОм для 1,59 мм и 1,6 мОм для 2,39 мм. Для СНЦ146Г — не более 15 мОм для 1,02 мм, 10 мОм для 1,59 мм и 8 мОм для 2,39 мм.

• Максимальный ток на одиночный контакт : Не более 9,0 А.

• Максимальное рабочее напряжение : В зависимости от схемы, может достигать 700 В для некоторых конфигураций.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Эффективность экранирования : Не менее 65% на частоте 100 МГц.

• Климатические условия : Рабочая температура от -65°C до 200°C, атмосферное давление до 0,67·10^3 Па (5 мм рт. ст.).

• Механическая стойкость : Выдерживает синусоидальную вибрацию с ускорением до 400 м/с? (40 g) и механический удар с ускорением до 5000 м/с? (500 g).

Применение

Соединители СНЦ146, включая вариант СНЦ146-31/18-В1О11, используются в различных областях, где требуется надежное и стабильное электрическое соединение. Они подходят для применения в условиях повышенной температуры, вибрации и механических ударов, что делает их подходящими для использования в авиации, космической промышленности и других отраслях, где важна стойкость к внешним факторам.
