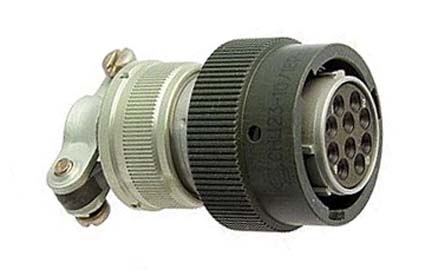

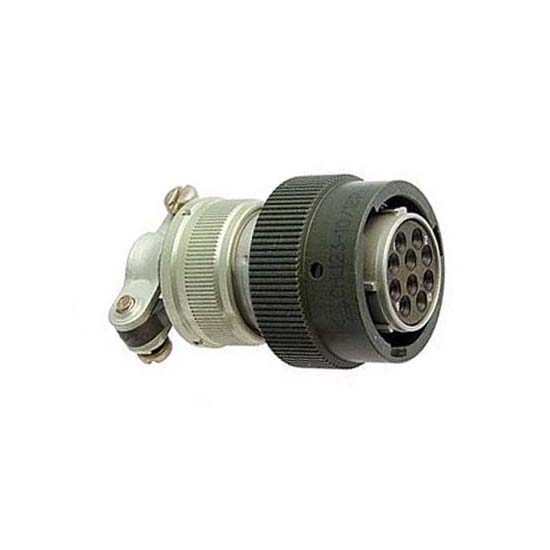

СНЦ23-10/18-В-6-Б-В

СНЦ23-10/18В-6-б-В — это тип кабельной вилки, предназначенной для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Давайте рассмотрим ее основные характеристики:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов : 10.

• Условный размер корпуса : 18.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Угловое положение изолятора : б — угловое положение изолятора в корпусе вилки.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Токовая нагрузка :

  • Рабочая на контакт: 3 А.

  • Максимальная на контакт: 6 А (в зависимости от модели может быть до 15 А) .

• Максимальное рабочее напряжение : 700 В.

• Диаметр контактов : 1 мм.

• Сопротивление контактов : не более 4 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Угловое положение изолятора : 70°.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение соединителей : байонетное.

• Габаритные размеры : диаметр 26 мм, длина 42 мм.

• Покрытие контактов : золото.

• Монтаж проводов : обжимкой.

• Поляризация корпуса : многошпоночная.

• Установка изолятора : многопозиционная.

Условия эксплуатации

• Рабочая температура : от -60°C до +155°C.

• Атмосферное давление : пониженное до 1,33·10^-10 Па.

• Вибрация : синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар : многократный с ускорением 1500 м/с?, одиночный с ускорением 5000 м/с?.
