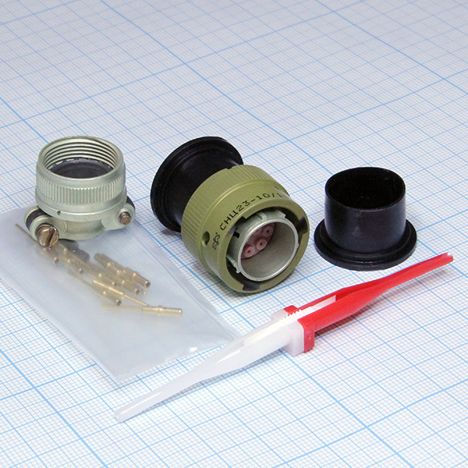

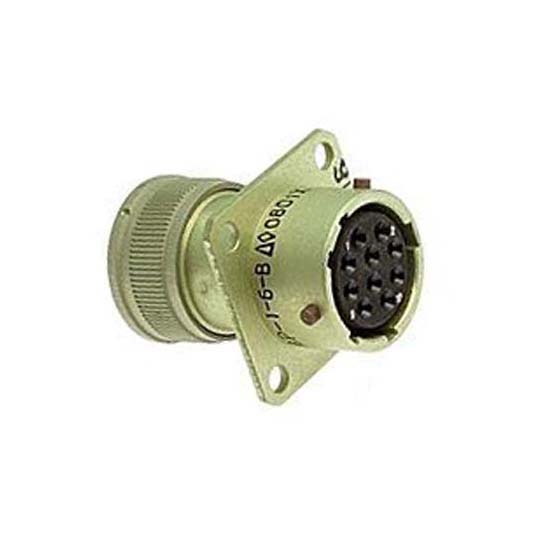

СНЦ23-10/18Р-1-Б-В

СНЦ23-10/18Р-1-Б-В — это тип цилиндрического разъема, предназначенный для обеспечения электрического контакта в различных электронных устройствах. Ниже приведены основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 10.

• Условный размер корпуса : 18.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Угловое положение изолятора : Буква "Б" указывает на угловое положение изолятора в корпусе.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка : Рабочий ток на контакт — до 3 А, максимальный — до 6 А (в зависимости от источника).

• Диаметр контактов : 1 мм.

• Сопротивление контактов : Не более 4 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Тип сочленения : Байонетное.

• Монтаж проводов : Обжимкой.

• Покрытие контактов : Золото.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

Условия эксплуатации

• Рабочая температура : От -60 до +200 °C.

• Вибрационная стойкость : Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с ускорением 400 м/с?.

• Механическая стойкость : Механический удар многократного действия с ускорением 1500 м/с? и одиночного действия с ускорением 5000 м/с?.

Эти разъемы широко используются в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей при работе с постоянным и переменным током частотой до 3 МГц.
