СНЦ23-10/18Р-11-В

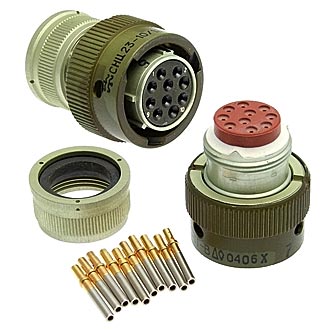

СНЦ23-10/18Р-11-В — это тип цилиндрического низкочастотного малогабаритного соединителя, предназначенного для внутреннего монтажа в электрических цепях. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Соединители этого типа могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.

• Климатическое исполнение: Всеклиматическое.

• Условный размер корпуса: 18.

• Количество контактов: 10.

• Вид корпуса: Розетка (Р).

• Конструктивное исполнение: Кабельная часть без кожуха (11).

• Сочленение: Байонетное.

• Поляризация корпуса: Многошпоночная.

• Покрытие контактов: Золото.

• Рабочее напряжение: До 700 В.

• Частота: До 3 МГц.

• Ток на контакт: Не более 15 А.

• Сопротивление изоляции: Не менее 5000 МОм.

• Рабочие температуры: От -60 до +155 (или +200) °C.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

Эти соединители широко применяются в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей. Розетки СНЦ23 могут взаимодействовать с вилками СНЦ27, СНЦ28 и СНЦ29 по определенным техническим условиям.
