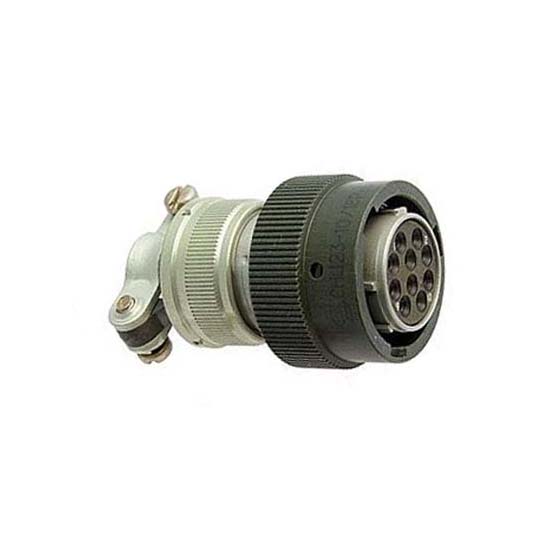

СНЦ23-10/18Р-6-Б-В

СНЦ23-10/18Р-6-Б-В — это тип цилиндрического низкочастотного разъема, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он используется для внутреннего монтажа и имеет всеклиматическое исполнение.

Технические характеристики:

• Тип соединителя : СНЦ23.

• Количество контактов : 10.

• Условный размер корпуса : 18.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Угловое положение изолятора : Б — указывает на угловое положение изолятора в корпусе вилки.

• Климатическое исполнение : В — всеклиматическое.

Применение:

Эти разъемы широко используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Они имеют байонетное сочленение и могут быть как приборными, так и кабельными. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

Технические данные:

• Рабочее напряжение : До 700 В.

• Ток на контакт : До 15 А.

• Рабочая температура : От -60 до +200 °С.

• Количество сочленений-расчленений : 500.

• Покрытие контактов : Золото.

• Монтаж проводов : Обжимкой.

Эти разъемы подходят для использования в ответственных узлах автоматических систем, где требуется высокая надежность.
