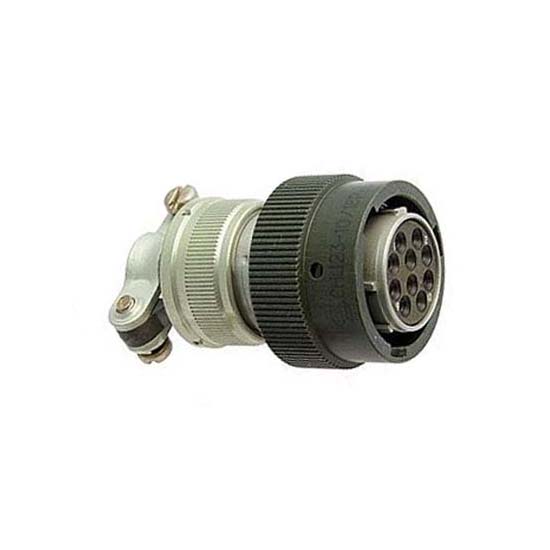

СНЦ23-10/18Р-6-В

СНЦ23-10/18Р-6-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он используется для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики:

• Тип соединителя : СНЦ23 — цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Количество контактов : 10.

• Условный размер корпуса : 18.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Климатическое исполнение : В — всеклиматическое.

• Тип сочленения : Байонетное.

• Поляризация корпуса : Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Способ монтажа проводов : Обжимкой.

• Рабочая температура : От -60 до +200 °C.

• Максимальный ток на контакт : До 15 А.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Эти соединители широко используются в ответственных узлах автоматических систем, где требуется максимальная надежность. Розетки СНЦ23 могут сочленяться с вилками типа СНЦ27, СНЦ28, СНЦ29.
