СНЦ23-10/18В-1-Б-В

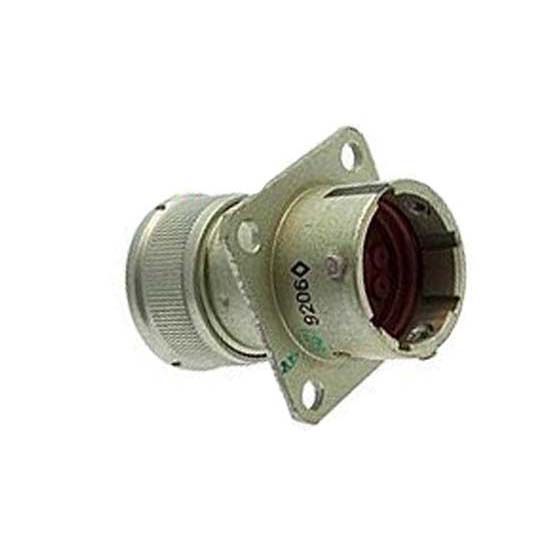

Соединитель СНЦ23-10/18В-1-Б-В представляет собой цилиндрический низкочастотный многопозиционный разъем, предназначенный для внутреннего монтажа в электронной аппаратуре. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный.

• Климатическое исполнение: Всеклиматическое по ГОСТ В 20.39.404-81.

• Условный размер корпуса: 18.

• Количество контактов: 10.

• Вид корпуса: Вилка (В).

• Конструктивное исполнение: Приборная часть без кожуха (1).

• Угловое положение изолятора: Угловое (б).

• Сочленение: Байонетное.

• Поляризация корпуса: Многошпоночная поляризация корпуса и многопозиционная установка изолятора.

• Покрытие контактов: Золото.

• Диаметр контактов: 1 мм.

• Сопротивление контактов: Не более 4 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Максимальное рабочее напряжение: До 700 В.

• Максимальный ток на контакт: 6 А.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: Не менее 15 лет.

Применение:

Соединители СНЦ23-10/18В-1-Б-В используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения, включая работу с постоянным и переменным током частотой до 3 МГц.
