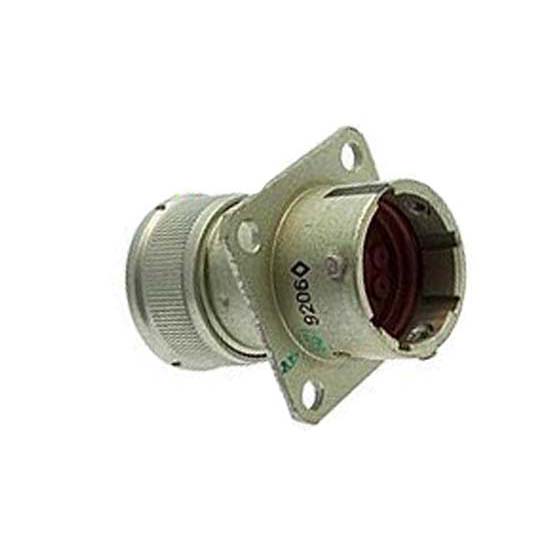

СНЦ23-10/18В-1-В

СНЦ23-10/18В-1-В — это цилиндрический многопозиционный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный.

• Количество контактов: 10.

• Условный размер корпуса: 18.

• Вид корпуса: В — вилка.

• Конструктивное исполнение: 1 — приборная часть без кожуха.

• Климатическое исполнение: В — всеклиматическое.

• Токовая нагрузка: Рабочая на контакт — 3 А, максимальная на контакт — 6 А.

• Максимальное рабочее напряжение: 700 В (амплитудное значение).

• Диаметр контактов: 1 мм.

• Сопротивление контактов: Не более 4 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: 15 лет.

• Сочленение соединителей: Байонетное.

• Габаритные размеры: 25,9?25,9?32 мм.

• Покрытие контактов: Золото.

• Монтаж проводов: Обжимкой.

• Поляризация корпуса: Многошпоночная.

• Установка изолятора в корпусе: Многопозиционная.

Условия эксплуатации

• Температурный диапазон: От -60°C до +155°C.

• Атмосферное давление: Пониженное до 1,33·10^-10 Па (10^-12 мм рт. ст.).

• Вибрация: Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар: Многократный с ускорением 1500 м/с?, одиночный с ускорением 5000 м/с?.

Соединители СНЦ23-10/18В-1-В широко используются в радиоэлектронной аппаратуре, где требуется высокая надежность и стабильность соединений.
