СНЦ23-10/18В-6-Б-В

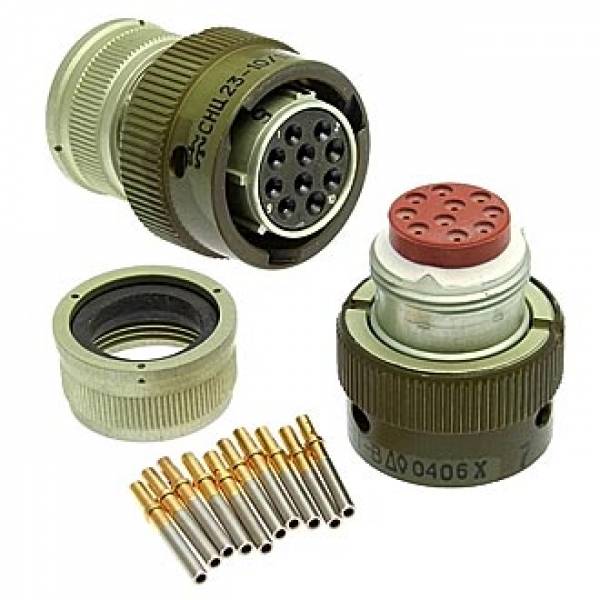

СНЦ23-10/18В-6-б-В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Она имеет 10 контактов и условный размер корпуса 18. Вилка оснащена прямым кожухом и предназначена для всеклиматического использования.

Технические характеристики:

• Количество контактов: 10

• Условный размер корпуса: 18

• Тип корпуса: Вилка (В)

• Конструктивное исполнение: Кабельная часть с прямым кожухом

• Угловое положение изолятора: Угловое (б)

• Климатическое исполнение: Всеклиматическое (В)

• Максимальное рабочее напряжение: 700 В

• Токовая нагрузка на контакт: Рабочая — 3 А, максимальная — 6 А

• Диаметр контактов: 1 мм

• Сопротивление контактов: Не более 4 мОм

• Сопротивление изоляции: Не менее 5000 МОм

• Угол изолятора: 70°

• Минимальная наработка: 1000 часов

• Количество сочленений-расчленений: 500

• Срок сохраняемости: Не менее 15 лет

• Сочленение: Байонетное

• Поляризация корпуса: Многошпоночная

• Установка изолятора: Многопозиционная

• Условия эксплуатации:

  • Температура: от -60 до +155°C

  • Атмосферное давление: до 1,33·10^-10 Па (10^-12 мм рт. ст.)

  • Синусоидальная вибрация: от 1 до 5000 Гц с ускорением 400 м/с?

Эти вилки используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре и применяются в различных климатических условиях.
