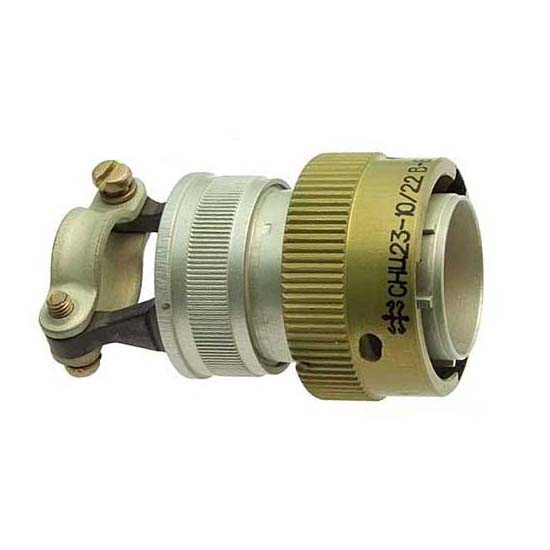

СНЦ23-10/22В-6-В — это электрический соединитель, входящий в серию цилиндрических многопозиционных соединителей СНЦ23. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Количество контактов: 10.

• Условный размер корпуса: 22.

• Конструктивное исполнение: Кабельная часть с прямым кожухом.

• Климатическое исполнение: Всеклиматическое (В).

• Тип сочленения: Байонетный.

• Поляризация корпуса: Многошпоночная, что обеспечивает правильное соединение вилки и розетки.

• Покрытие контактов: Золото, что повышает надежность и долговечность соединения.

• Способ монтажа: Объемный, с использованием обжимки проводов.

Применение:

Соединители СНЦ23 широко используются в различных электрических системах, где требуется высокая надежность и стабильность соединений. Они могут быть как приборными (блочными), так и кабельными, что позволяет использовать их в различных условиях монтажа.

Технические параметры:

• Максимальный ток на контакт зависит от диаметра контакта: для диаметра 1,0 мм — до 11 А, для 1,5 мм — до 20 А, для 2,0 мм — до 35 А.

• Сопротивление контактов также зависит от диаметра контакта и составляет не более 0,004 Ом для 1,0 мм, 0,0025 Ом для 1,5 мм и 0,0016 Ом для 2,0 мм.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: Не менее 15 лет.
