СНЦ23-10/22Р-1-В

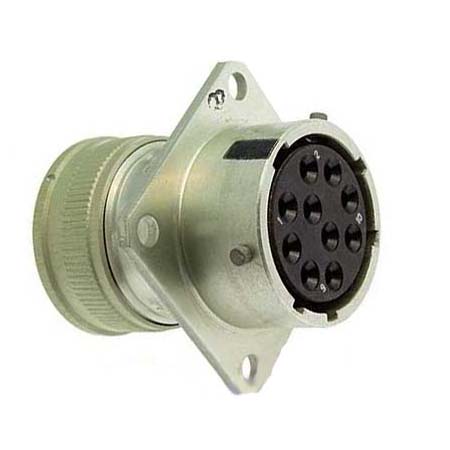

СНЦ23-10/22Р-1-В — это тип цилиндрического электрического соединителя, предназначенного для использования в электрических цепях с напряжением до 700 В (амплитудное значение) и частотой до 3 МГц. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Розетки этого типа могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Технические характеристики

• Токовая нагрузка : Рабочий ток на контакт — 6 А, максимальный — 12 А.

• Максимальное рабочее напряжение : До 700 В.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество контактов : 10.

• Условный размер корпуса : 22.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

• Покрытие контактов : Золото.

• Монтаж проводов : Обжимкой.

Условия эксплуатации

• Температурный диапазон : От -60°C до +155°C.

• Атмосферное давление : До 1,33·10^-10 Па (10^-12 мм рт. ст.).

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар : Одиночный — до 5000 м/с?, многократный — до 1500 м/с?.

Применение

Эти соединители широко используются в ответственных узлах автоматических систем, где требуется максимальная надежность, особенно в радиоэлектронной аппаратуре специального и общего назначения.
