СНЦ23-10/22Р-2-В

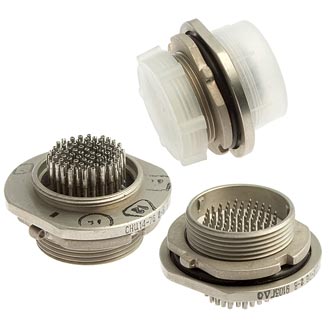

СНЦ23-10/22Р-2-В — это тип цилиндрического электрического соединителя, предназначенного для работы в различных электрических цепях. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов : 10.

• Условный размер корпуса : 22.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 2 — приборная часть с прямым кожухом.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Максимальное рабочее напряжение : до 700 В.

• Ток на контакт : до 15 А.

• Интервал рабочих температур : от -60 до +200°С (в некоторых источниках указано до +155°С).

• Количество сочленений-расчленений : 500 (в некоторых источниках указано 1000).

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Монтаж провода : обжимной.

• Покрытие контактов : золото.

Применение

Эти соединители используются для внутреннего монтажа в электрических цепях постоянного и переменного тока (частотой до 3 МГц) и могут применяться в различных условиях благодаря всеклиматическому исполнению. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное и безопасное соединение.
