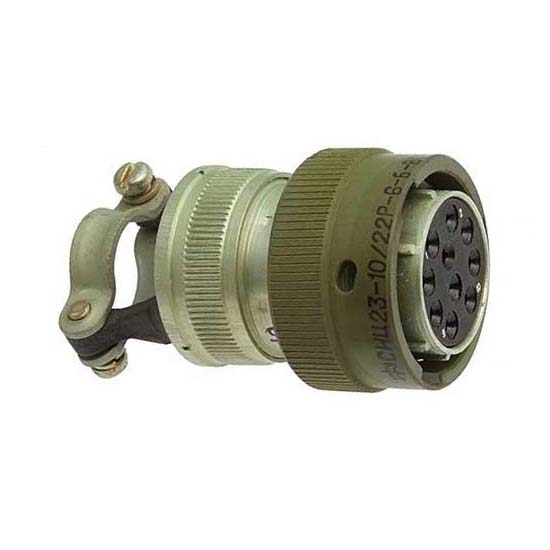

СНЦ23-10/22Р-6-Б-В

Соединитель СНЦ23-10/22Р-6-Б-В является частью серии цилиндрических многопозиционных электрических соединителей, предназначенных для внутреннего монтажа в радиоэлектронной аппаратуре. Эти соединители обеспечивают надежное механическое соединение и используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В.

Основные характеристики:

• Количество контактов: 10.

• Условный размер корпуса: 22.

• Вид корпуса: Р — розетка.

• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом.

• Угловое положение изолятора: Б — указывает на угловое положение изолятора в корпусе вилки, но в данном случае это розетка, поэтому этот индекс может быть неактуальным или означать другое исполнение.

• Всеклиматическое исполнение: В — позволяет использовать соединители в широком диапазоне температур и влажности.

Технические данные:

• Токовая нагрузка: Рабочая — 9 А, максимальная — 20 А на контакт.

• Максимальное напряжение: 700 В.

• Диаметр контактов: Обычно для серии СНЦ23 — 1,0 мм или 1,5 мм.

• Сопротивление контактов: Не более 2,5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Монтаж проводов: Обжимкой.

• Сочленение: Байонетное.

• Поляризация: Многошпоночная.

• Покрытие контактов: Золото.

Условия эксплуатации:

• Температура: От -60° С до +155° С.

• Вибрация: Синусоидальная, частота от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар: Ускорение одиночного действия — 5000 м/с?, многократного — 1500 м/с?.

Эти соединители широко используются в ответственных узлах автоматических систем, где требуется высокая надежность и стабильность соединений.
