СНЦ23-10/22Р-6-В

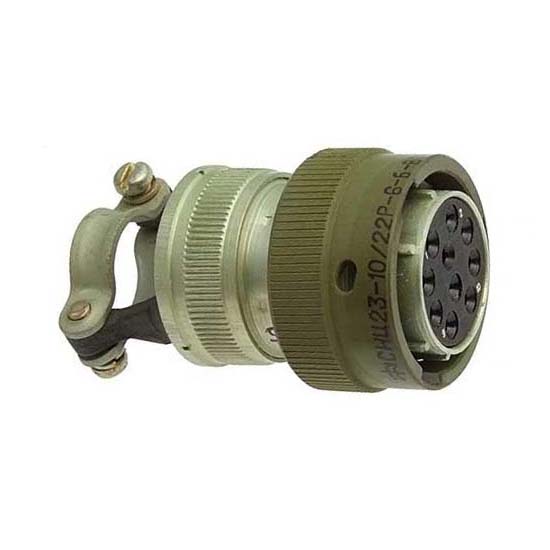

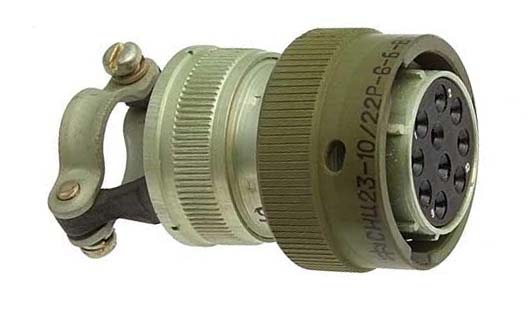

СНЦ23-10/22Р-6-В — это цилиндрический многопозиционный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки. Розетка СНЦ23-10/22Р-6-В имеет кабельную часть с прямым кожухом и всеклиматическое исполнение, что позволяет использовать ее в широком диапазоне температур от -60°C до +155°C.

Технические характеристики:

• Количество контактов: 10

• Условный размер корпуса: 22

• Токовая нагрузка: рабочая на контакт — 9 А, максимальная на контакт — 20 А

• Максимальное напряжение: 700 В

• Диаметр контактов: 1,5 мм

• Сопротивление контактов: не более 2,5 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Способ монтажа: обжимка

• Тип сочленения: байонетный

• Поляризация: шпоночная (пятишпоночная у некоторых моделей)

Условия эксплуатации:

• Температура окружающего воздуха: от -60°C до +155°C

• Относительная влажность воздуха при температуре +35°C: 100%

• Синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением 400 м/с?

• Механический удар: одиночное ускорение до 5000 м/с?, многократное до 1500 м/с?

Эти соединители широко используются в радиоэлектронной аппаратуре специального и общего назначения, где требуется высокая надежность и стабильность соединений.
