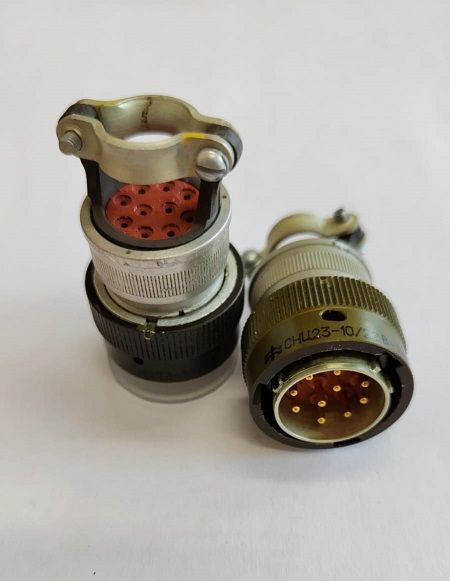

СНЦ23-10/22В-11-Б-В

СНЦ23-10/22В-11-Б-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для внутреннего монтажа и имеет всеклиматическое исполнение, что позволяет ему работать в широком диапазоне температур от -60 до +200°C.

Основные характеристики:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов: 10.

• Условный размер корпуса: 22.

• Вид корпуса: В — вилка.

• Конструктивное исполнение: 11 — кабельная часть без кожуха, с буквой "б" обозначающей угловое положение изолятора в корпусе вилки.

• Тип сочленения: Байонетное.

• Покрытие контактов: Золото.

• Способ монтажа: Обжимка проводов.

Применение:

Эти соединители используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Они могут быть как кабельными, так и приборными, и имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
