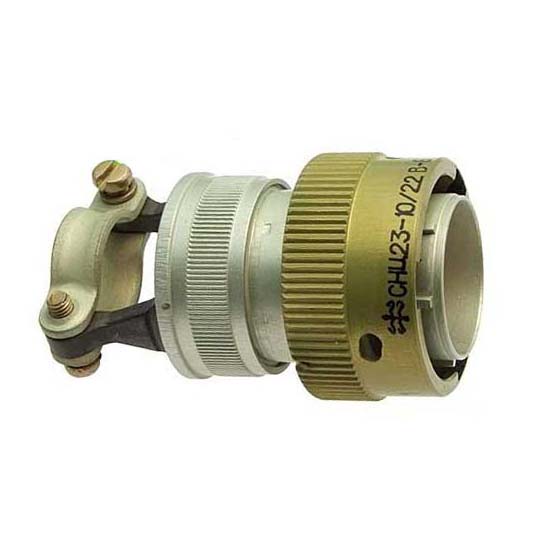

СНЦ23-10/22В-6-Б-В

СНЦ23-10/22В-6-Б-В — это тип цилиндрического электрического соединителя, предназначенного для обеспечения надежного электрического контакта в различных условиях эксплуатации. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип и назначение : Соединитель СНЦ23-10/22В-6-Б-В является вилкой, используемой для подключения кабелей.

• Количество контактов : 10 контактов.

• Условный размер корпуса : 22.

• Конструктивное исполнение : Вилка кабельная с прямым кожухом.

• Угловое положение изолятора : Угловое.

• Климатическое исполнение : Всеклиматическое.

Технические данные

• Максимальное рабочее напряжение : До 700 В (амплитудное значение).

• Токовая нагрузка : Рабочая — до 6 А на контакт, максимальная — до 12 А на контакт.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Монтаж проводов : Обжимной.

• Покрытие контактов : Золото.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

Условия эксплуатации

• Температурный диапазон : От -60°C до +200°C.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Тип сочленения : Байонетное.

Эти соединители широко используются в ответственных узлах автоматических систем, где требуется высокая надежность и стабильность работы в различных условиях.
