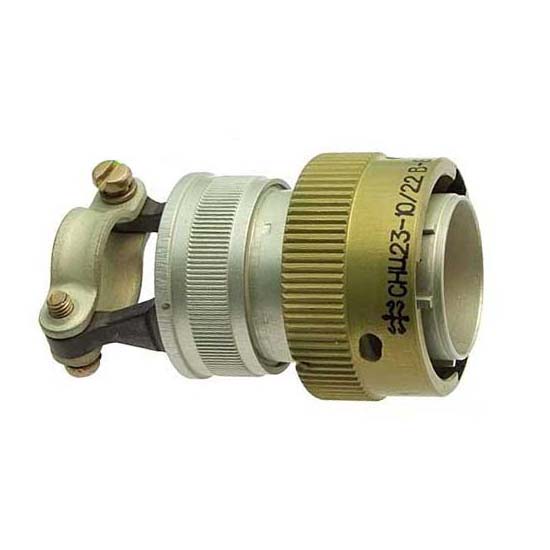

СНЦ23-10/22В-6-В

Разъем СНЦ23-10/22В-6-В представляет собой цилиндрический, низкочастотный, малогабаритный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Он состоит из двух частей: вилки и розетки.

Основные характеристики:

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 10.

• Условный размер корпуса : 22 мм.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Положение изолятора : В — нормальное положение (без буквы указывается нормальное положение, а буквы "а", "б", "в", "г" — варианты углового положения).

• Климатическое исполнение : В — всеклиматическое.

Технические параметры:

• Максимальное рабочее напряжение : до 700 В.

• Максимальный ток на одиночный контакт :

  • Для контакта диаметром 1,0 мм: не более 11 А.

  • Для контакта диаметром 1,5 мм: не более 20 А.

  • Для контакта диаметром 2,0 мм: не более 35 А.

• Сопротивление контактов :

  • Для контакта диаметром 1,0 мм: не более 0,004 Ом.

  • Для контакта диаметром 1,5 мм: не более 0,0025 Ом.

  • Для контакта диаметром 2,0 мм: не более 0,0016 Ом.

• Материал контактов : золото.

• Тип сочленения : байонетное.

• Поляризация корпуса : пятишпоночная, с многопозиционной установкой изолятора.

Эти соединители используются для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) и подходят для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.
