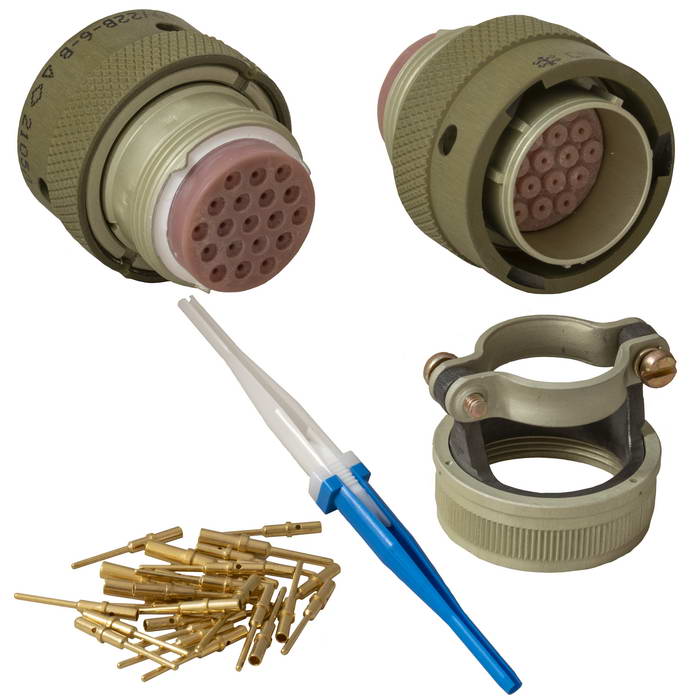

СНЦ23-19/22В-6-В-В — это цилиндрический электрический соединитель, предназначенный для обеспечения надежного электрического контакта в различных электрических цепях. Давайте разберемся с его характеристиками и назначением:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов : 19.

• Условный размер корпуса : 22 мм.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Всеклиматическое исполнение : В — всеклиматическое.

Электрические параметры

• Максимальное рабочее напряжение : до 700 В.

• Частота работы : Подходит для переменного тока с частотой до 3 МГц.

• Ток на контакт : до 15 А.

Применение и особенности

• Применение : Используется в электрических цепях постоянного и переменного тока для внутреннего монтажа в радиоэлектронной аппаратуре.

• Сочленение : Байонетное.

• Поляризация : Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото, что обеспечивает хорошую проводимость и защиту от коррозии.

• Устойчивость к вибрациям : Устойчив к вибрациям в диапазоне частот от 1 до 5000 Гц с ускорением до 50 м/с?.

Технические условия

• Рабочие температуры : от -60 до +200°С.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

Этот соединитель широко используется в ответственных узлах автоматических систем, где требуется максимальная надежность.
