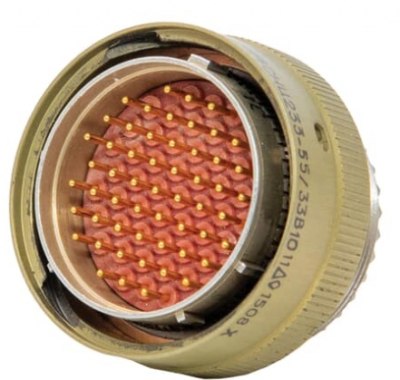

СНЦ23-19/22Р-2-А-В

Соединитель СНЦ23-19/22Р-2-А-В относится к серии цилиндрических байонетных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Конструктивные особенности:

• Приборная и кабельная части могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживающиеся трубки.

• Розетки СНЦ23 взаимосочленяемы с вилками серий СНЦ27, СНЦ28, СНЦ29.

• Сочленение соединителей осуществляется байонетным способом.

• Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное и безопасное подключение.

Технические характеристики:

• Покрытие контактов: Золото.

• Максимальное рабочее напряжение: 700 В.

• Количество контактов: 19.

• Условный размер корпуса: 22.

• Конструктивное исполнение: Приборная часть с прямым кожухом.

• Климатическое исполнение: Всеклиматическое.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре и устойчивы к различным механическим и климатическим воздействиям.
