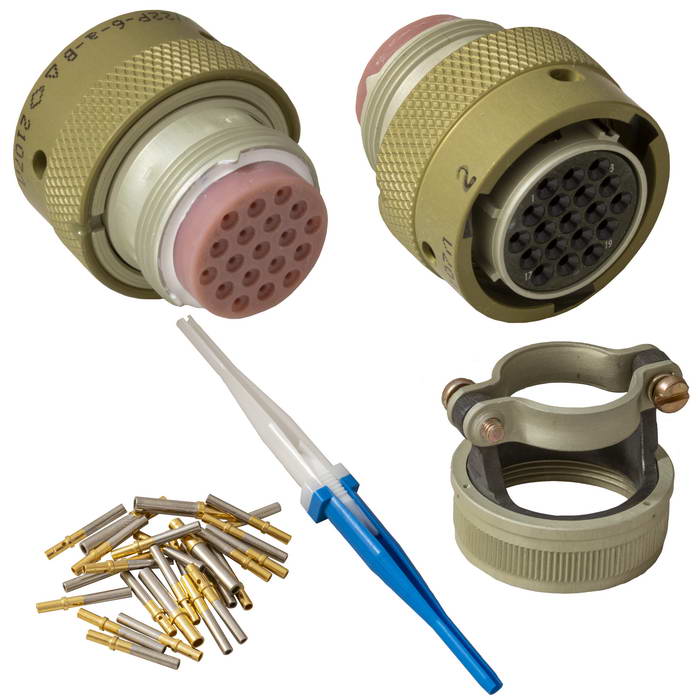

СНЦ23-19/22Р-6-А-В

СНЦ23-19/22Р-6-А-В — это тип электрического соединителя, используемого для обеспечения надежного электрического контакта в различных электрических цепях. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : СНЦ23.

• Количество контактов : 19.

• Условный размер розетки : 22.

• Тип корпуса : Розетка (Р).

• Конструктивное исполнение : Кабельная часть с прямым кожухом (6).

• Угловое положение изолятора : Угловое (А).

• Климатическое исполнение : Всеклиматическое (В).

Технические характеристики

• Токовая нагрузка :

  • Рабочая на контакт: 5 А.

  • Максимальная на контакт: 11 А .

• Максимальное напряжение : 700 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Диаметр контактов : 1,5 мм.

• Тип сочленения : Байонетное.

• Способ монтажа проводов : Обжимкой.

Условия эксплуатации

• Температура окружающего воздуха : От -60° С до +155° С.

• Относительная влажность воздуха : До 100% при температуре +35° С.

• Атмосферное давление : 1,33?10^-10 Па (10^-12 мм рт. ст.).

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с^2.

• Механический удар : Одиночный — 5000 м/с^2, многократный — 1500 м/с^2.

Прочие характеристики

• Покрытие контактов : Золото.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : Не менее 15 лет.
