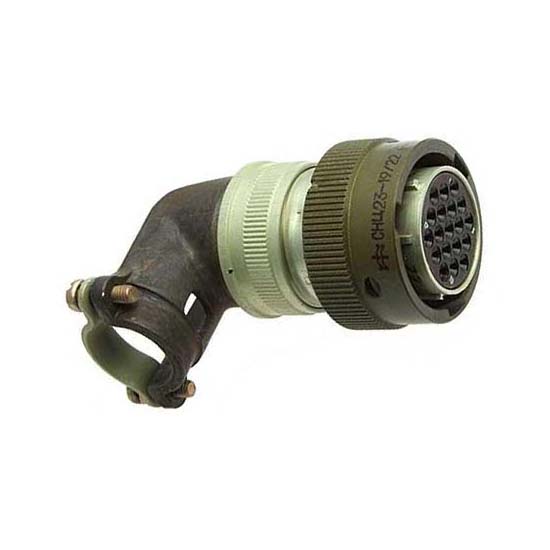

СНЦ23-19/22Р-8-А-В

СНЦ23-19/22Р-8-А-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным амплитудным значением напряжения до 700 В.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Количество контактов : 19.

• Условный размер корпуса : 22.

• Вид корпуса : Розетка (Р).

• Конструктивное исполнение : Кабельная часть с угловым кожухом (8).

• Покрытие контактов : Золото.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

Применение и особенности:

• Применение : Используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей.

• Климатическое исполнение : Всеклиматическое.

• Монтаж проводов : Производится путем обжима.

• Рабочие условия : Температура от -60°C до +155°C, повышенная влажность с конденсацией влаги при +35°C.

• Механическая стойкость : Выдерживает синусоидальную вибрацию и механические удары.

Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Розетки СНЦ23 взаимосочленяются с вилками СНЦ27, СНЦ28, СНЦ29.
