СНЦ23-19/22В-11-В

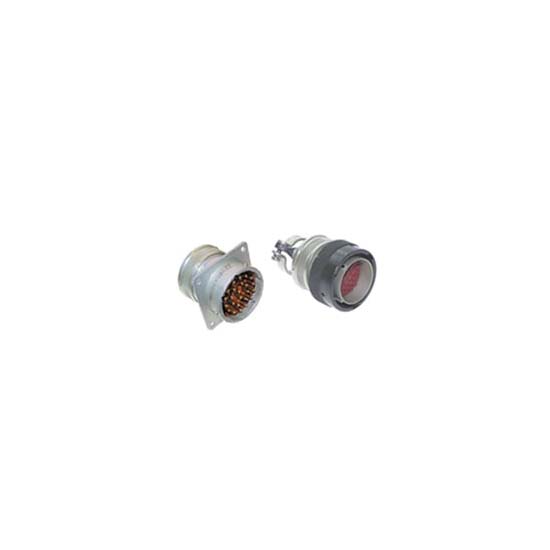

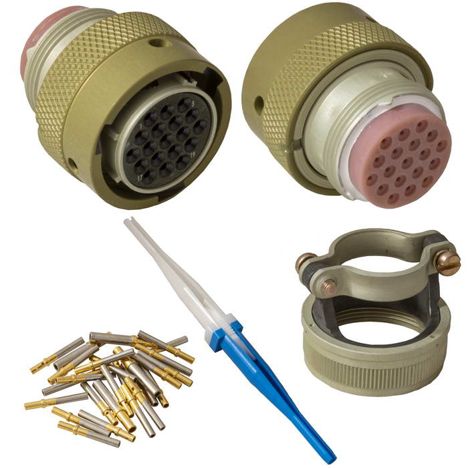

Соединитель СНЦ23-19/22В-11-В представляет собой цилиндрический, низкочастотный, малогабаритный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Количество контактов: 19.

• Условный размер корпуса: 22.

• Конструктивное исполнение: Кабельная часть без кожуха.

• Вид корпуса: Вилка (В), розетка (Р).

• Поляризация: Многошпоночная поляризация корпуса и многопозиционная установка изолятора.

• Покрытие контактов: Золото.

• Сочленение: Байонетное.

• Климатическое исполнение: Всеклиматическое.

Применение:
Соединители СНЦ23-19/22В-11-В используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Розетки этих соединителей могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Технические параметры:

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: 25 лет.

• Максимальное рабочее напряжение: 700 В (амплитудное значение).

• Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
