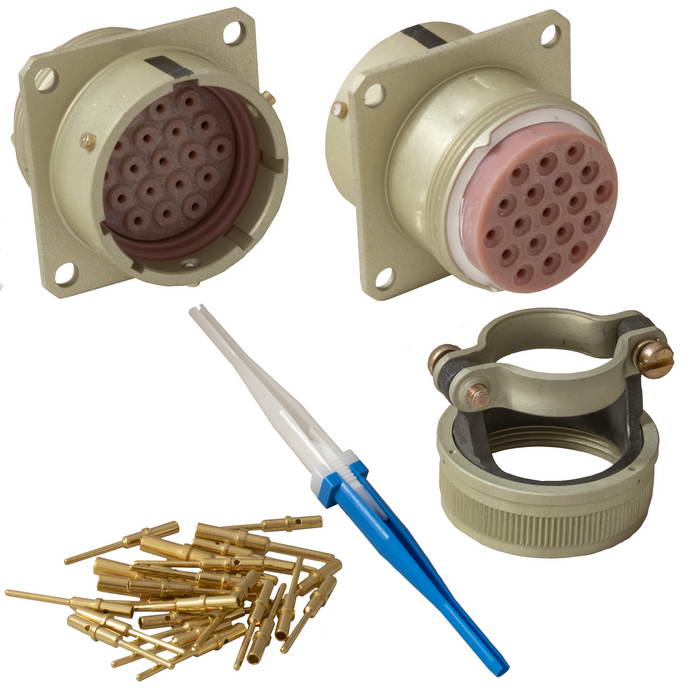

СНЦ23-19/22В-2-В

Соединитель СНЦ23-19/22В-2-В представляет собой цилиндрический многопозиционный разъем с локальной защитой контактов, предназначенный для внутреннего монтажа в электрических цепях. Он используется для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц при максимальном амплитудном напряжении до 700 В.

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 19.

• Условный размер корпуса : 22.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 2 — приборная часть с прямым кожухом.

Технические особенности

• Сочленение : Байонетное.

• Покрытие контактов : Золото или серебро.

• Диаметр контактов : 1 мм, 1,5 мм, 2 мм.

• Максимальный ток на контакт : Не более 15 А для контактов диаметром 1 мм и 1,5 мм; до 20 А для контактов диаметром 2 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочие температуры : От -60°C до +155°C для золотых контактов и до +100°C для серебряных.

Применение

Соединители СНЦ23 используются в радиоэлектронной аппаратуре специального и общего назначения, где требуется высокая надежность и стабильность соединений . Они подходят для применения в различных климатических условиях, обеспечивая всеклиматическое исполнение по ГОСТ В 20.39.404-81.
