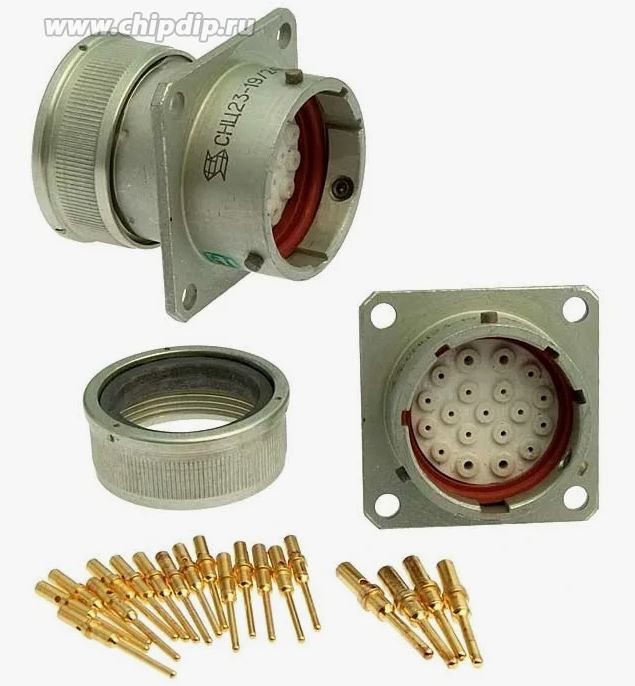

СНЦ23-19/24В-1-А-В

СНЦ23-19/24В-1-А-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для внутреннего монтажа в радиоэлектронной аппаратуре и состоит из двух частей: вилки и розетки.

Технические характеристики

• Количество контактов : 19.

• Условный размер корпуса : 24.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Угловое положение изолятора : А — угловое положение изолятора в корпусе вилки.

• Климатическое исполнение : Всеклиматическое.

• Сочленение : Байонетное.

• Поляризация корпуса : Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Рабочая температура : От -60°C до +200°C.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

Применение

Соединители СНЦ23-19/24В-1-А-В широко используются в различных электро-, радио- и контрольно-измерительных приборах для соединения и разъединения электрических цепей. Они могут быть как приборными, так и кабельными, и изготавливаются без кожуха или с различными типами кожухов.
