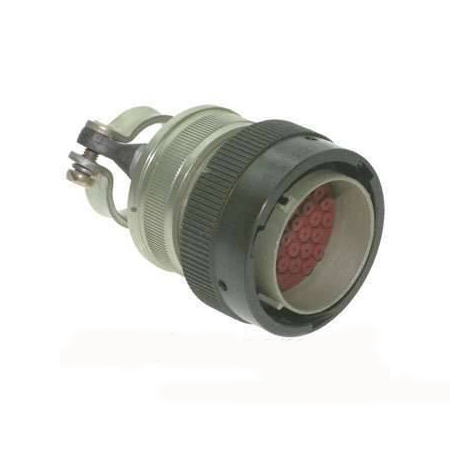

СНЦ23-19/24В-6-В

СНЦ23-19/24В-6-В — это тип кабельной вилки, входящей в состав цилиндрических многопозиционных соединителей СНЦ23. Эти соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В.

Основные характеристики:

• Количество контактов : 19.

• Диаметр контактов : 15 контактов диаметром 1 мм и 4 контакта диаметром 1,5 мм.

• Максимальный ток на контакт : для контактов диаметром 1 мм — не более 11 А, для контактов диаметром 1,5 мм — не более 20 А.

• Сопротивление контактов : для контактов диаметром 1 мм — не более 0,004 Ом, для контактов диаметром 1,5 мм — не более 0,0025 Ом.

• Покрытие контактов : золото.

• Интервал рабочих температур : от -60°C до +200°C.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

Конструкция и применение:

• Конструктивное исполнение : кабельная часть с прямым кожухом.

• Сочленение : байонетное.

• Поляризация корпуса : пятишпоночная, с многопозиционной установкой изолятора.

• Применение : для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения во всеклиматическом исполнении.

Взаимодействие с другими компонентами:

• Розетки СНЦ23 могут взаимодействовать с вилками СНЦ27, СНЦ28, СНЦ29.
