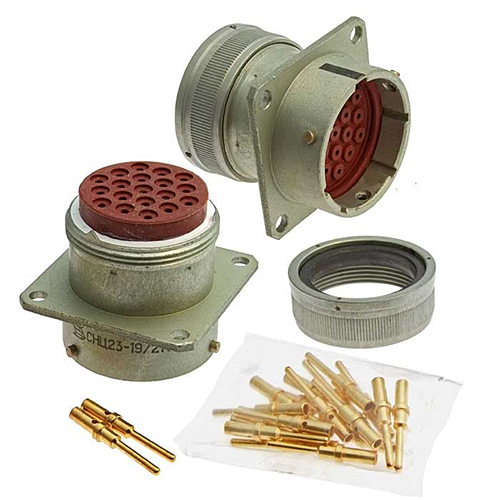

СНЦ23-19/27Р-1-А-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики:

• Количество контактов: 19.

• Условный размер корпуса: 27.

• Вид корпуса: Р — розетка.

• Конструктивное исполнение: 1 — приборная часть без кожуха.

• Угловое положение изолятора: А — указывает на угловое положение изолятора в корпусе вилки.

• Климатическое исполнение: В — всеклиматическое.

Применение:
Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Они имеют байонетное сочленение, пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Контакты покрыты золотом, что обеспечивает надежную электрическую связь.

Рабочие условия:

• Рабочее напряжение: до 700 В.

• Ток на контакт: до 15 А.

• Рабочий температурный диапазон: от -60 до +200°C.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.
